高效过滤器检测中气溶胶发尘器选择

高效过滤器检测中气溶胶发尘器选择

摘自3.3全效率检测台及扫描检测台的采样系统

3.3.1气溶胶的选择

试验用气溶胶为液态气溶胶。可用的物质为DEHS (癸二酸二辛酯)、DOP (邻苯二甲酸二辛酯)、(低粘度)石蜡油,但并不局限于这些物质。

由于DOP存在致癌性,石蜡油在国内不能买到,所以本系统选择DEHS作为检测气溶胶。

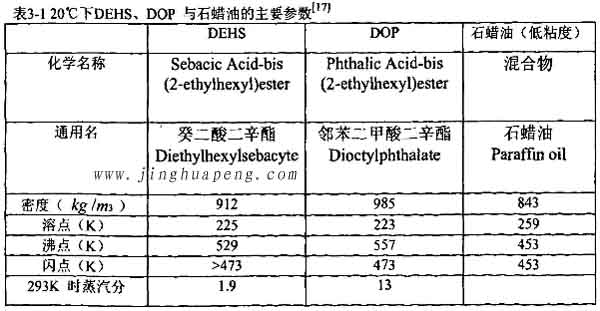

表3-1 20度下DEHS、DOP与石蜡油的主要参数

表3-1 20度下DEHS、DOP与石蜡油的主要参数2

表3-1 20度下DEHS、DOP与石蜡油的主要参数

3.3.2发尘器的选择

本系统考虑到技术及经济原因选用多分散气溶胶为测试尘。EN1822对于气溶胶发生装置要求其运行参数可以调节,其目的是可以根据试验风量和过滤效率进行相应调整,使上、下游的计数率既不超出计数器的重叠误差限制(最大重叠误差5%),又明显髙于仪器的伪计数率。且产生的气溶胶的计数中径接近单张滤料试验得到的最易透过粒径(MPPS),气溶胶的中径的允许偏离为50%。

本测试台选用的发尘器为TSI公司生产的3079型气溶胶发尘器。3079型发尘器主要由低噪声空气压缩机、高效过滤器、溶剂瓶和Laskin喷嘴等组成。它采用高压喷雾方式产生多分散(几何标准偏差大于1.5)气溶胶颗粒,可以使用 如下气溶胶物质:癸二酸二辛酯(DEHS)(与新欧洲标准相一致)、邻苯二甲酸二辛酯(DOP)、聚苯乙烯乳胶球(PSL)或盐雾(SALT),其外型,如下图3-4。

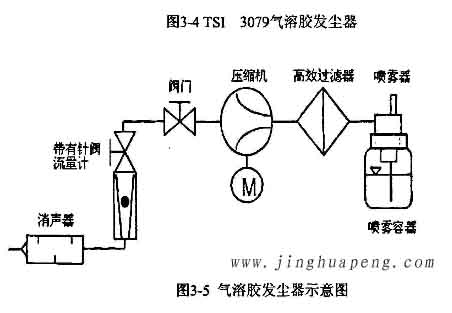

3079型气溶胶发尘器示意图

其内部原理见图3-5,空气经消声器后流经带针阀的浮子流量计,并经过压缩机形成高压气体,经过高效过滤器过滤后的洁净高压空气进入Laskin喷嘴内, 靠引射作用,将瓶内气溶胶DEHS或DOS溶液引入喷雾器将溶剂瓶内的雾化, 而形成多分散气溶胶颗粒。

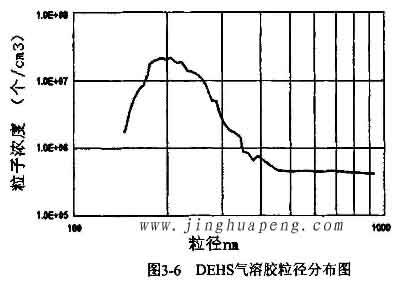

DEHS气溶胶粒径分布图

用3079发尘器得到的DEHS气溶胶有很好的稳定性和均匀的粒径分布,粒径布见图3-6所示。从图上可以看出DEHS气溶胶在以0.2μm粒径为中心范围内 有非常高的粒+浓度(>10∧7个/cm3).这个粒径范围内的粒径为最易穿透粒径 (MPPS)。在激光粒子计数器检渕范围内的0.3μm-0.5μm粒径的粒子浓度也较高,能够满足测试要求。

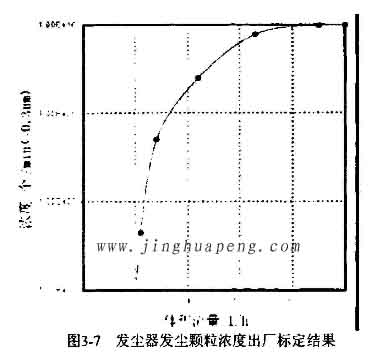

发尘器发尘颗粒浓度出厂标定结果

3079发尘器是可调节发尘器。发尘器的发尘最和生成尘粒个数的关系如图 3-7 示。
