3.2全效率检测台及扫描检测台的动力系统

3.2.1风机选择

在选择风机前,应该了解普通电动机和变频电动机的区別。

普通电机的缺点:

首先,普通电动机在设计中超速能力较弱,般仪为120 %额定转速,因此变频器与普通异步电动机构成的调速系统.变频器允许工作的最高频率约为62Hz。

其次,普通电机在低频运行时,易发热,输出转矩低,这是因为普通交流电动机是自带风扇冷却的,当转速降低时,电动机内部的损耗增加,而同轴风扇的冷却风量与转速的三次方成比例地减少,因此散热困难,这必将使电动机的溫升急剧增加,而使之无法实现恒转矩输出。

高效过滤器测试台

变频电动机的优点:

首先,对电机的电磁负荷考虑了一定的裕度,从而既能保证电机在高频时的过载能力,又能保证电机在低频运行时仍能保持恒转矩输出。其次,电机单独装有轴流风扇强迫通风,从而可以保证电机在不同转速下均有较好的冷却效果。但是变频电机价格是普通电机价格的两倍左右。

采用变频调速器对离心风机进行调速来控制风骨,与调节阀门控制风量相比,具有明显的节电效果,因此本检测系统采用变频电动机„但在有些场合,变 频调速器不能完全取代风机的阀门,在设计中要引起特别注意。

根据系统所需的最大流量和最高扬的1.1-1.2倍查风机样本, 选择工作点落在机器最高效率(线的顶峰值〉的±10%的高效区。据此原则选择风机如下:

风机型号:9-26-4.5A

额定风量:3130 〜3685m3/h

风机全压:4910-4776Pa

电机功率:7.5KW

台数:2台

3.2.2风机风量调节

本系统要根据不同的被测高效空气过滤器对风最进行调节,改变风量有两个途径为: 改变机器性能曲线和改变管路性能曲线。本系统采用的是改变机器性能曲线的方法。

调节风机的性能曲线采用的方法有:改变风机的转数;改变风机进口导流阀的叶片角度;切削风机叶片宽度、改变角度等。对于本系统而言改变风机转数结合手动节流是最为合适的。.由相似率可知,当改变风机转数时其效率基本不变, 但流量、压头及功率都按下式改变:

改变机器性能曲线的方法

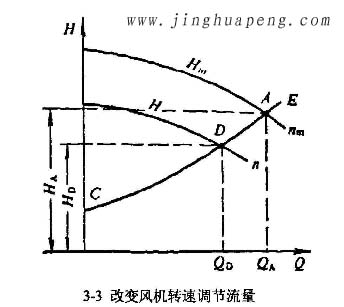

改变风机转速调节流量

改变风机转数以变频改变电机转数最为方便,本系统就采用此法。

在进行风量调节时,首先采用计算机根据孔板流量计返回的信号进行自动调节,当这种调节不能满足要求时,可对手动调节阀进行调节。对于以上两种方法仍然无法满足要求时则调节风机出口处的旁通阀(一般情况下其为常闭)。

本文出处:基于欧洲1822标准的高效空气过滤器全效率测试台及扫描测试台的研制
