万级洁净棚

在了解万级洁净棚定做之前,我们先了解一下万级洁净棚洁净度的有关概念知识。

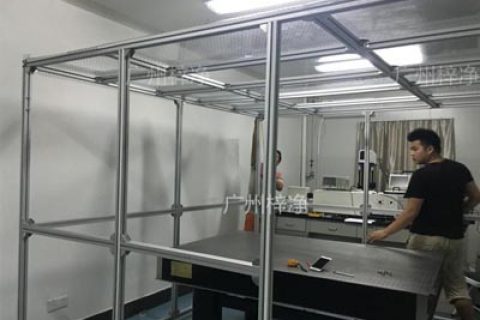

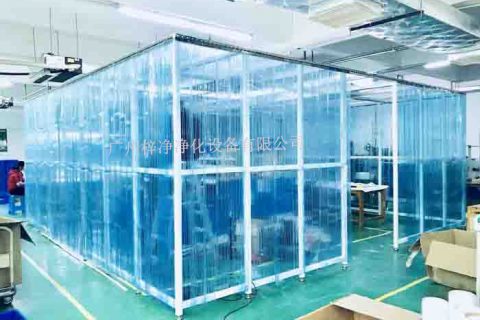

铝合金方通制作的万级洁净棚,安装方便,维护简单。

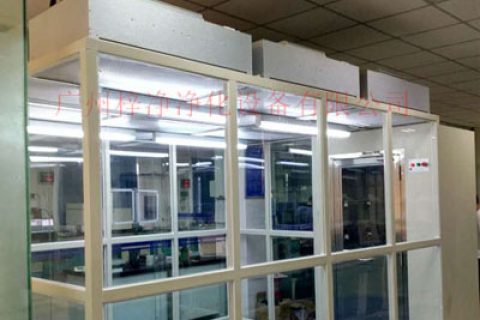

铝合金方通制作的万级洁净棚,安装方便,维护简单。

万级洁净棚定做材料:
1、框架:40*40/40*80喷铝合金方通,50*50铁方通或不锈钢方通,稳固、美观、不生锈、不产尘;
2、防静电垂帘:0.3mm厚网格防静电效果好、透明度高、网格清晰、柔韧度好、不变形、不易老化,防尘除静电。
3、洁净室顶盖板及配加的更衣室四周隔墙采用50mm彩钢板制作。
4、内部采用净化室专用净化灯,不产尘。
5、风机滤网机组FFU:采用离心风机,具有长寿命、低噪声、免维护、震动小、可无级变速等特性,风机质量可靠,工作寿命长加上独特的风道设计,大 大提高了风机的效率、降低了噪声。

万级洁净棚洁净度:
洁净度即指洁净环境中空气含尘粒多少的程度,根据中华人民共和国国家标准GBJ73—84,《洁净厂房设计规范》(下面简称《规范》)明确规定了空气洁净度的不同等级(洁净度即指洁净环境中空气含尘粒多少的程度),并制作了相应表格以示划分之标准:

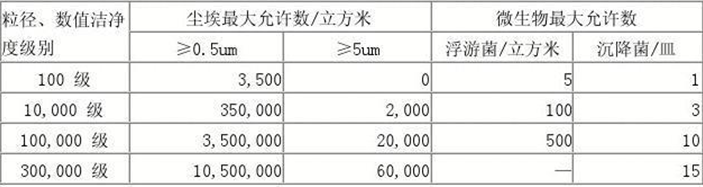

万级洁净棚洁净度参数表

注:所以上文中所提到的万级就是意味着当前每立方米空气中含有粒径0.5纳米的尘埃粒子少于3500000个以及每立方米空气中含有粒径5纳米的尘埃粒子少于20000个,每立方米空气中含有浮游菌跟沉降菌分别少于500个根10个。

洁净棚介绍:
洁净棚(CLEAN BOOTH)是为最快速方便建立的一座简易洁净室,洁净棚具备多种洁净等级及空间搭配可以根据使用需求设计制作,因此其简便运用弹性
大安装容易且施工期短以及可移性为其主要特点,洁净工作棚同时可针对在一般等级的洁净室中局部地区需要高洁净度的地方做局部增设以降低成本。

洁净棚是一种可提供局部高洁净环境的空气净化设备。洁净棚主要由箱体、风机、初效空气过滤器、阻尼层、灯具等组成,外壳喷塑。该产品既可悬
挂,又可地面支撑,结构紧凑,使用方便。可以单个使用,也可多个连接组成带状洁净区域。

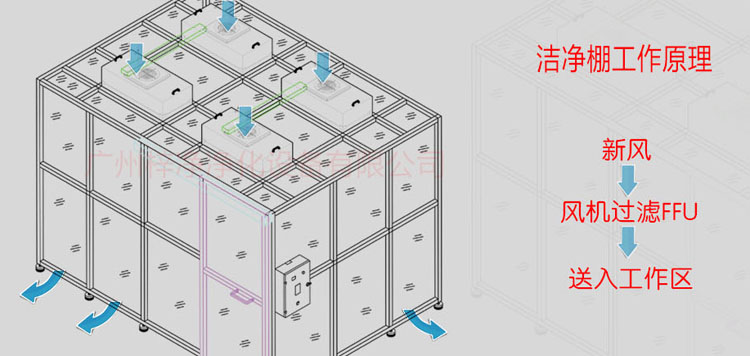

万级洁净棚工作原理:

风机从FFU顶部将空气吸入,经初效过滤器,高效过滤器过滤,过滤后的洁净空气在整个出风面以0.45m/s±20%的风速匀速送出到洁净棚内。形成均流层,使洁净空气气流呈垂直单向流,从而保证了工作区内所要求的洁净度。

万级洁净棚工作原理

万级洁净棚与洁净室对比优势:

1、组装式结构设计,安装方便,大大缩短了交货周期;
2、移动方便;适用于建造小面积的洁净区域。
3、模块化结构,提高净化级别容易,扩展性强,且重复利用价值高;
4、相对传统无尘室,成本低、施工快、且对楼层高度低不限。

万级洁净棚定做规格尺寸:

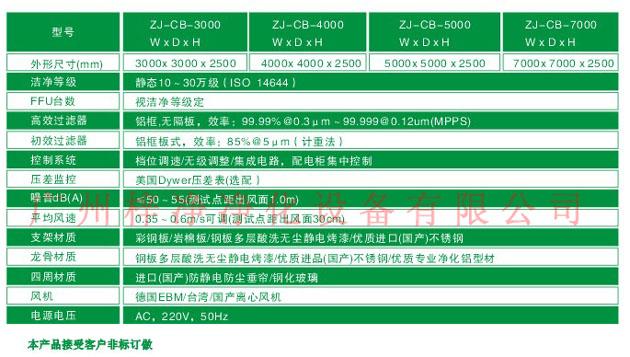

梓净洁净棚标准技术参数

使用好万级洁净棚必须撑握的–污染源知识(仅做了解):

1、发尘量 洁净棚内的发尘量,来自设备的可考虑通过局部排风排除,不流入室内;产品,材料等在运送过程中的发尘与人体发尘量相比,一般极
小,可忽略;由于金属半壁(彩钢夹心板)的应用来自建筑表面的发尘也很少,一般占10%以下,发尘主要来自人,占90%左右。在人的发尘量上,由于服装材料和样式的改进,发尘绝对量也不断减少。
A、材质:棉质发尘量最大,以下依次为棉、的确良、去静电纯涤纶、尼龙。
B、样式:大挂式发尘量最大,上下分装型次之,全罩型最少;
C、活动:动作时的发尘量一般达到静止时间3-7倍;
D、清洗:用溶剂洗涤的发尘量降至用一般水清洗的五分之一。 室内维护结构表面发尘量,以地面为准,大约相应8平方米地面时的表面发尘量与一个静止的人的发尘量相当。

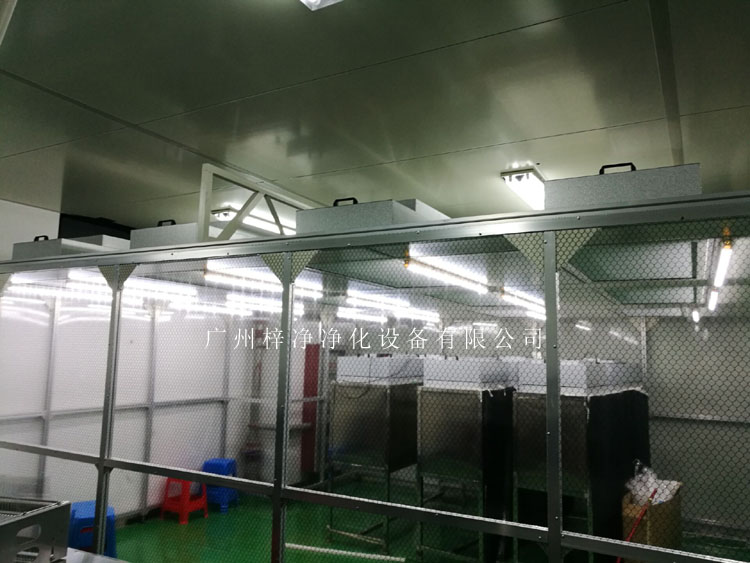

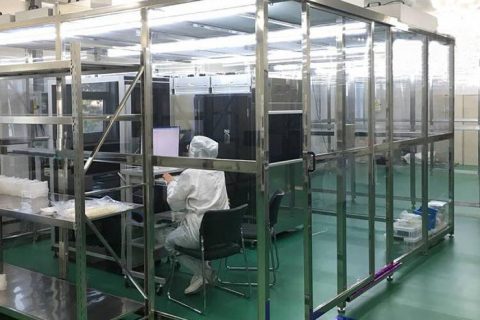

工作人员在洁净棚进行作业

2、发菌量 工作人员产生的污染:
1)皮肤:人类通常每四天完成一次皮肤的完全脱换,人类每分钟脱落约1000片皮肤(平均大小为30*60*3微米)
2)头发:人类的头发(直径约为50~100微米)一直在脱落。
3)口水:包括钠、酶、盐、钾、氯化物及食品微粒。
4)日常衣物:微粒、纤维、硅土、纤维素、各种化学品和细菌。
5)人类静止和坐立每分钟将产生10000个大于0.3微米的微粒。
6)人类在头部和躯干做动作时每分钟将产生1000000个大于0.3微米的微粒。
7)人类以0.9m/s的速度行走时每分钟将产生5000000个大于0.3微米的微粒。

分析国外试验资料可以认为:
(1) 洁净室内当工作人员穿无菌服时:静止时的发菌量一般为10-300个/min.人 躯体一般活动时的发菌量为 150-1000个/min.人 快步行走时的发菌量为 900-2500个/min.人;
(2) 咳嗽一次一般为 70~700个/ min.人 喷嚏一次一般为 4000~62000个/ min.人;
(3) 穿平常衣服时发菌量 3300~62000个/ min.人;
(4) 无口罩发菌量:有口罩发菌量 1:7~1:14;
(5) 发菌量:发尘量 1:500~1:1000 据国内事例:
(6) 手术中人员发菌量 878个/ min.人 所以,可知洁净室内无菌衣人员的静态发菌量一般不超过300个/ min.人,动态发菌量一般不超过1000个/
min/人,以此作为计算依据是可行的。

了解更多产品:百级洁净棚   千级洁净棚
