高效过滤器全效率检测台粒子计数器选择
3.3.3粒子计数器
由于采用的是多分散气溶胶，所以选用激光粒子计数器。
仪器的工作原理为：空气中的微粒在光的照射下会发生散射，这种现象叫光散射。光散射和微粒大小、光波波长、微粒折射率及微粒对光的吸收特性等因素有关。但是就散射光强度和微粒大小而言，有一个基本规律，就是微粒散射光的强度随微粒的表面积增加而增大。这样只要测定散射光的强度就可推知微粒的大小，就是光散射式粒子计数器的基本原理。

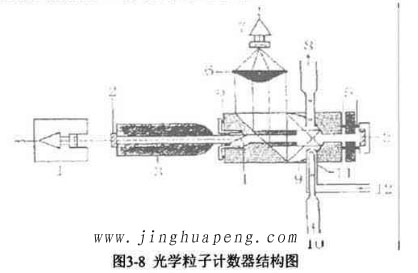

实际上，每个粒子产生的散射光强度很弱，是一个很小的光脉冲，需要通过光电转换器的放大作用，把光脉冲转化为信号幅度较大的电脉冲，然后再经过电子线路的进一步放大和甄别，从而完成对大贵电脉冲的计数工作。此时，电脉冲数最对应于微粒的个数，电脉冲的幅度对应于微粒的大小，如图3-8所示，激光光源发出光束，照射到经10流入的气溶胶，被散射后经抛物面反光镜9反射经透镜6后照射到探测器7最终转换成电信号。
1. Refcnce探测器2.激光镜3.He-Ne激光光源4.布鲁斯窗5.密封环6.非球面透镜7.光探测器8.气溶胶出口 9.抛物面反光镜10.气溶胶入口 11.气溶胶喷嘴12.保护气流

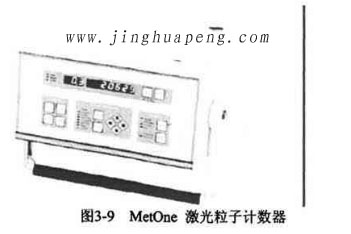

本系统用的是美国生产MetOne A2100C激光粒子计数器。它加入了 He-Ne (helium-neon)传感器，可以测试更小粒径的颗粒，同时装备有三个独立的流量测量通道，测试气流将以较小的速度通过每个测量通道，因而测量精度更高，噪音更小。
其粒径测量范围有6个通道：0.1μm~0.2μm、0.2μm~0.3μm、 0.3 μm~0.5 μm、0.5μm~0. 7μm、0.7μm~1μm、≥1μm。额定采样流速为1CFM (立方英尺/分钟），最短采样时间为1s,颗粒浓度测量范围为：当测最浓度不大于40,000个/立方英尺时，其重叠损失<5%。运行环境温度为12℃：〜29℃：,相对湿度为20%-95%。
3.3.4稀湿器的选择

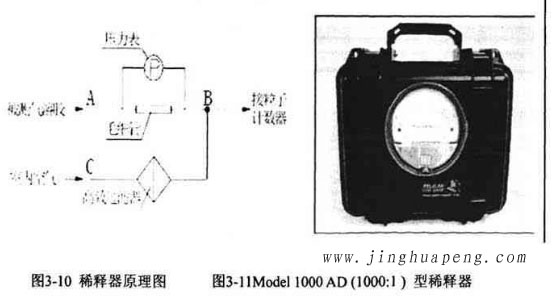

稀释器原理见图3-10。根据流体力学并联管路流量分配原理，将高浓度气流按一定比例与经过过滤的洁净空气混合后流出，通过标定得到该稀释器的稀释比。由于该实验台用于高效和超高效过滤器的测试，设计考虑可测贵的最高过滤效率为99.9995% ,对应穿透率为0.0005%,如果测试下游浓度过小，相对误差会较大，测试结果会偏离真实值，下游浓度一般不小于100p/cft，那么上游浓度应达到2X10∧7p/cft,而计数器测量上限浓度为4X10∧4p/cft,此时它的重叠损失小于5%,如果上游浓度超过计数器的测量上限，测试误差将增大。为此，在测试上游高浓度时，在被测气体和计数器之间加入一台稀释器，上游浓度为稀释比和计数器读数浓度的乘积。该实验台选用Model 1000 AD (1000:1)稀释器（见 图3-11)。
本文出处：基于欧洲1822标准的高效空气过滤器全效率测试台及扫描测试台的研制
