传递窗互锁电路板

传递窗互锁电路板介绍:

型号:SJ-CDC-M02 V1.0

名称:传递窗互锁控制器、互锁板、互锁控制器、互锁主板、互锁控制器输出板;

传递窗互锁电路板SJ-CDC-M02 V1.0

传递窗互锁电路板SJ-CDC-M02 V1.0

传递窗互锁电路板SJ-CDC-M02 V1.0操作说明:

1、 安装检修:安装完毕后进行通电调试,此时电源指示灯亮,表示系统供电正常,可进行下一步调试。

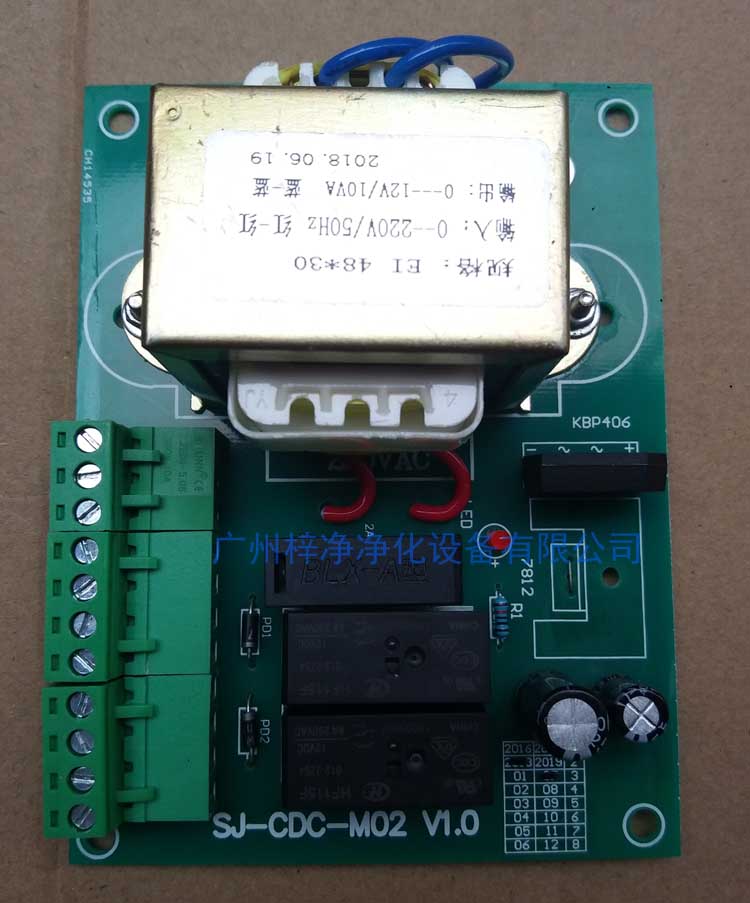

传递窗互锁电路板产品图片SJ-CDC-M02 V1.0

传递窗互锁电路板产品图片SJ-CDC-M02 V1.0

2、 正常工作流程:

打开外门:此时内门锁开启以防止灰尘或细菌进入内部;当货物放入窗口后关上外门,这时内门锁解锁。

打开内门:当吹淋结束后,这时打开内门,外门锁启动以防止灰尘或细菌进入内部,当货物取出后关上内门。

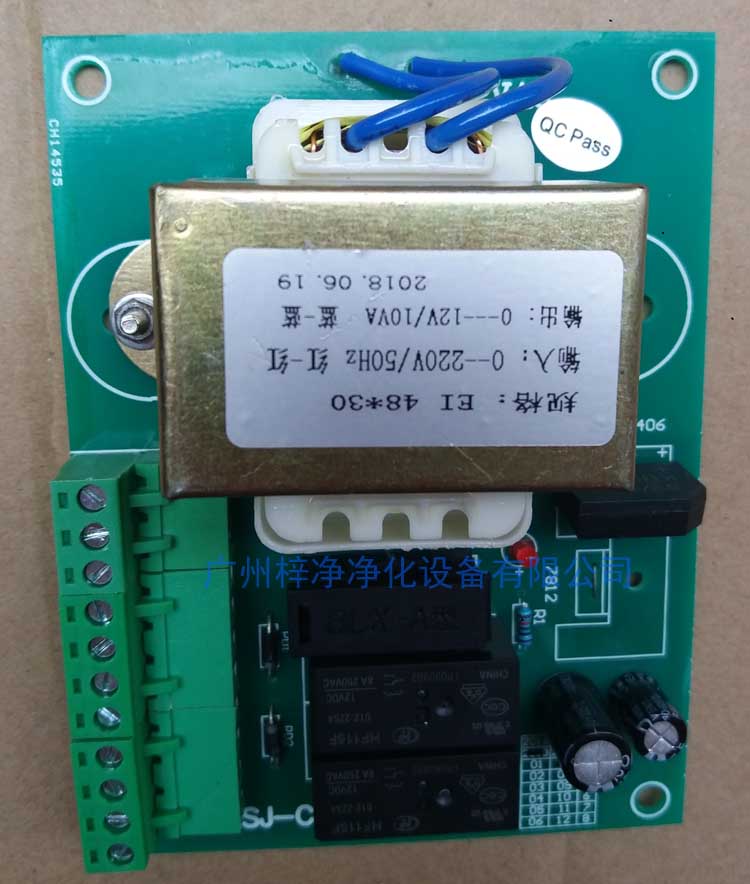

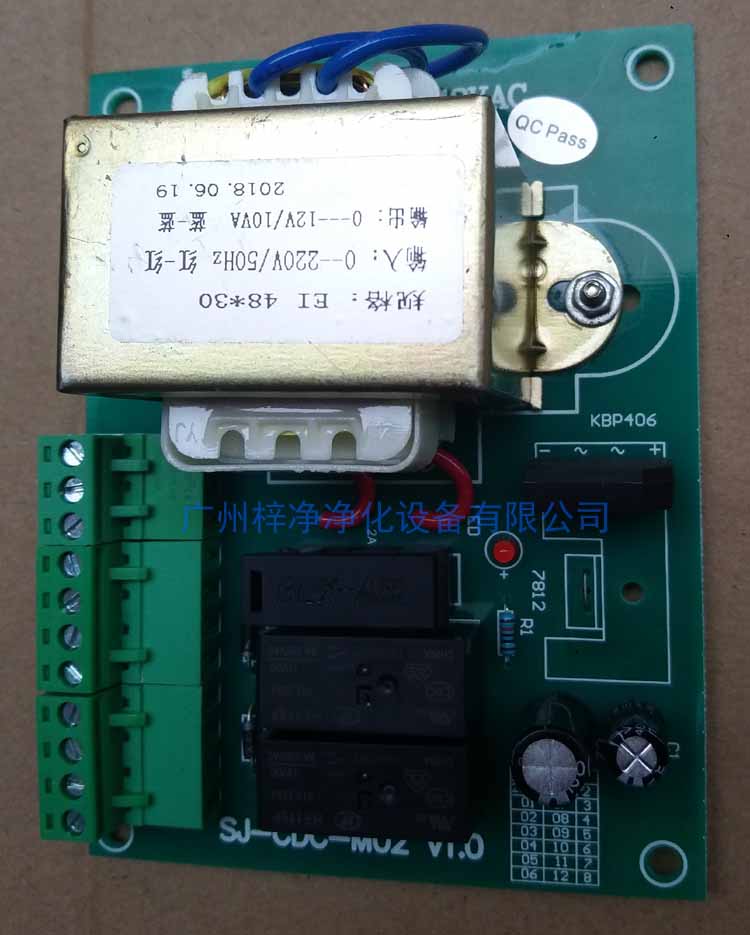

传递窗互锁电路板实物图片SJ-CDC-M02 V1.0

五、使用注意事项:

1、产品尺寸:122*92(MM),要求开孔尺寸:根据铝板上面螺丝孔位开孔。

2、产品使用的门磁开关要求:关门时触点闭合,开门时触点断开。

3、产品使用的电锁要求:12VDC供电,200MA以下电流。

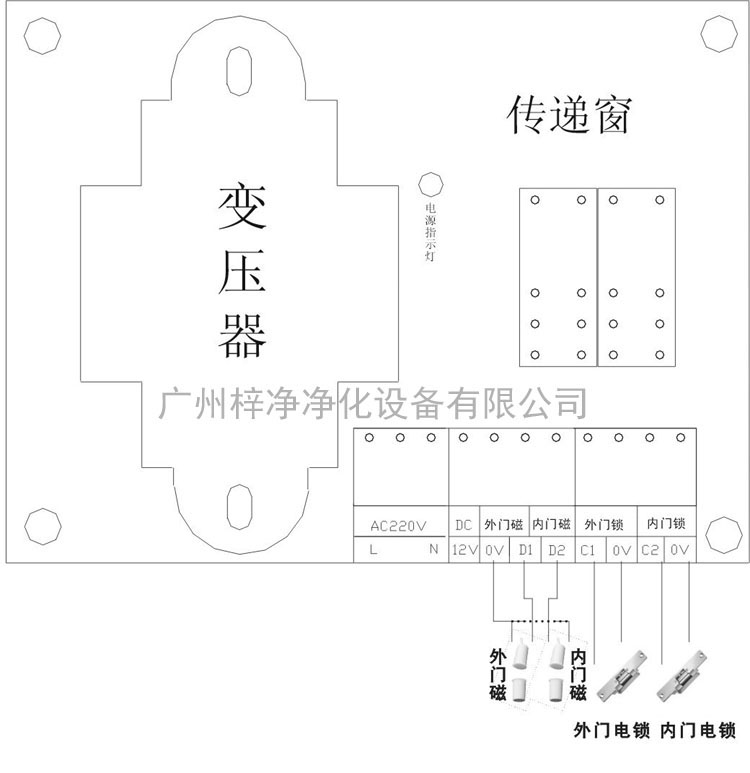

传递窗互锁电路板接线说明书

传递窗互锁电路板接线说明书

SJ-CDC-M02 V1.0传递窗互锁电路板接线说明:

1、强电输入接口

a.供电电源:220VAC(丝印为AC220V L N)

2、弱电输入接口

a.内门门磁开关:无源触点(丝印标记为内门磁  D2  0V)

  1. 外门门磁开关:无源触点(丝印标记为外门磁  D1  0V)

3、弱电输出接口

  1. 开关电源:12VDC(丝印标记为12V     12V  0V)
  2. 外门电锁:12VDC  (丝印标记为 外门锁  C2   0V)
  3. 内门电锁:12VDC  (丝印标记为 内门锁C1   0V)

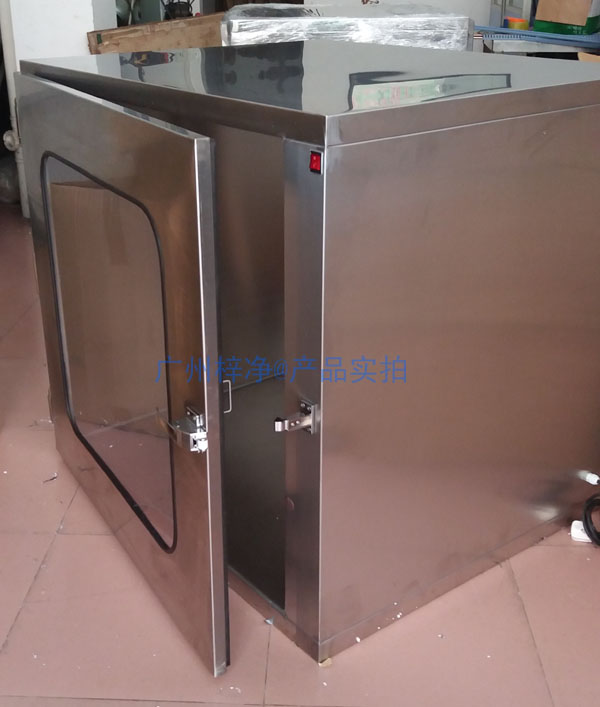

电子互锁传递窗

互锁控制器安装在电子互锁传递窗箱体内部

传递窗互锁电路板应用案例:电子互锁传递窗风淋传递窗层流传递窗
