传递窗互锁控制器

CDC-M02 V1.0传递窗互锁控制器介绍:

型号:CDC-M02 V1.0;

产品名称:互锁控制器、传递窗互锁控制器、互锁电路板、传递窗互锁电路板、互锁主板;

用途:主要应于用传递窗,保证双电子互锁。

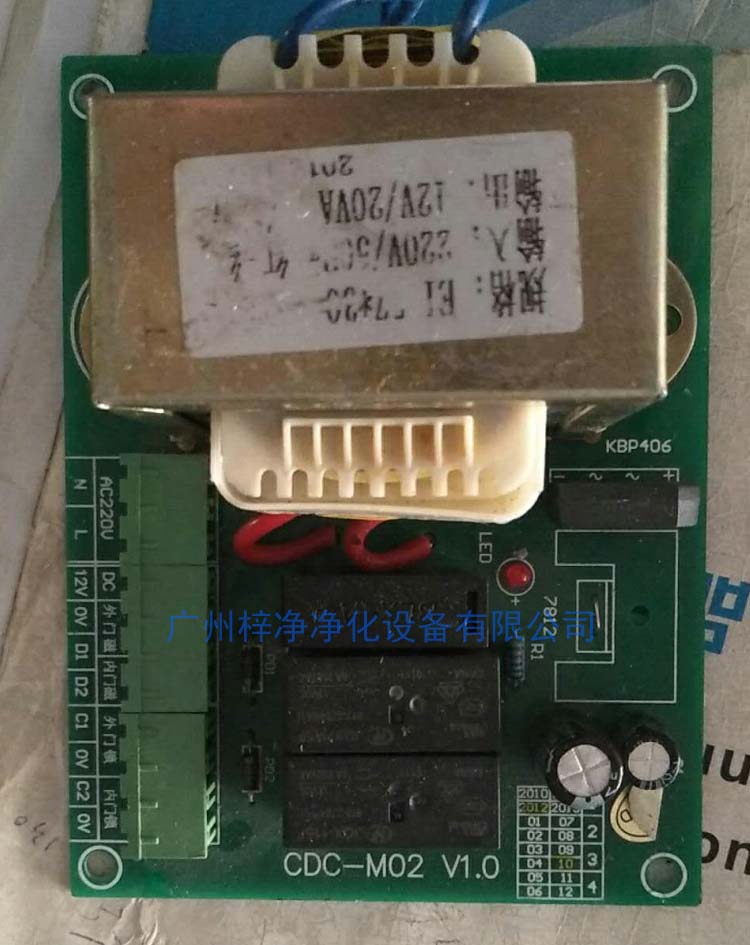

CDC-M02 V1.0传递窗互锁控制器
CDC-M02 V1.0传递窗互锁控制器

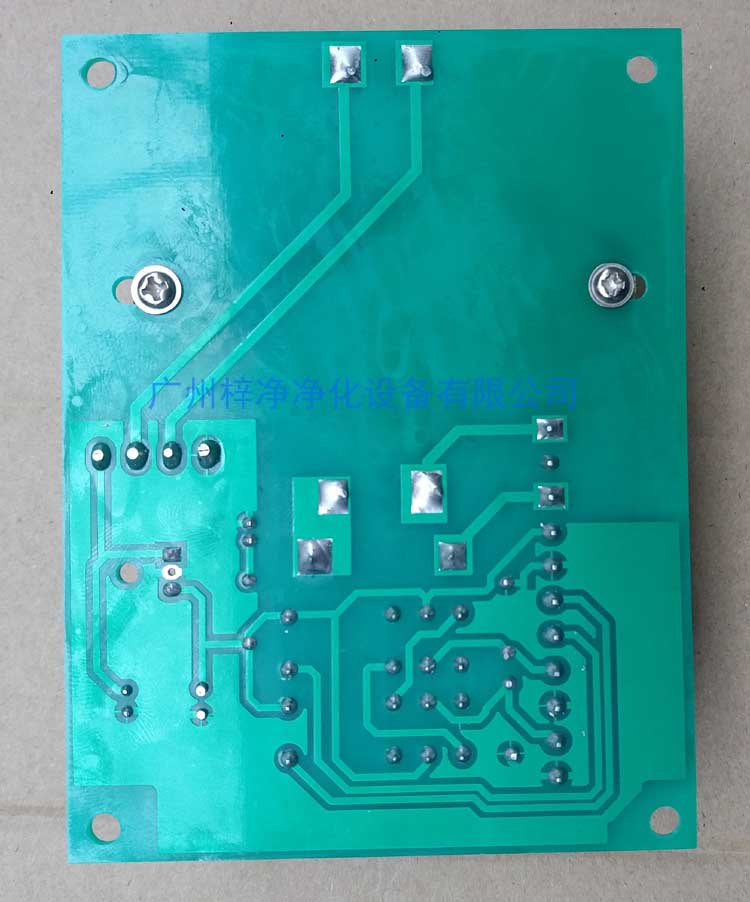

CDC-M02 V1.0传递窗互锁控制器背面
CDC-M02 V1.0传递窗互锁控制器背面

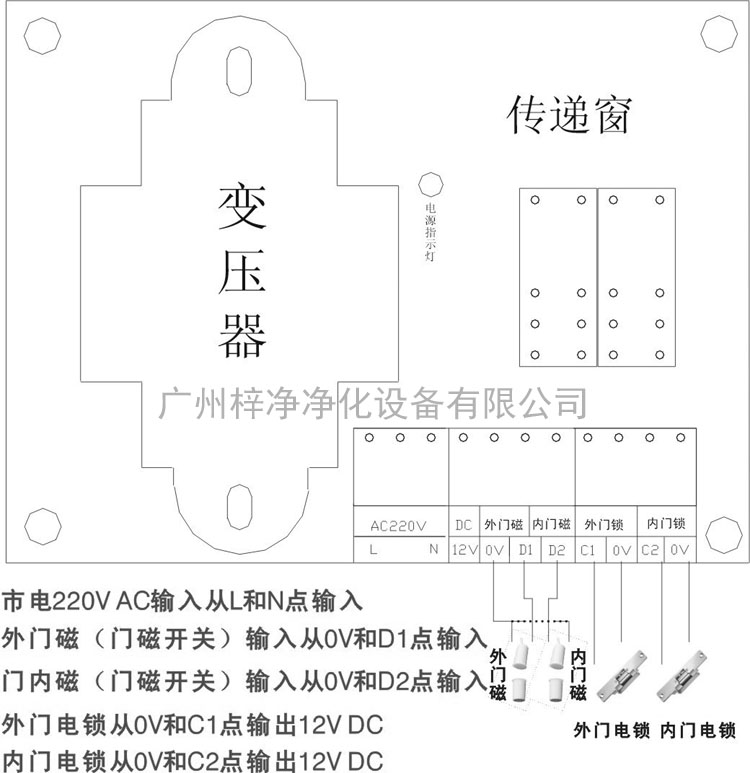

CDC-M02 V1.0传递窗互锁控制器接线图:

CDC-M02 V1.0传递窗互锁控制器接线图
CDC-M02 V1.0传递窗互锁控制器接线图

1、强电输入接口

a.供电电源:220VAC(丝印为AC220V L N

2、弱电输入接口

a.内门门磁开关:无源触点(丝印标记为内门磁  D2  0V

  1. 外门门磁开关:无源触点(丝印标记为外门磁  D1  0V

3、弱电输出接口

  1. 开关电源:12VDC(丝印标记为12V     12V  0V
  2. 外门电锁:12VDC  (丝印标记为 外门锁  C2   0V
  3. 内门电锁:12VDC  (丝印标记为 内门锁C1   0V

CDC-M02 V1.0传递窗互锁控制器使用注意事项:

1、产品尺寸:122*92(MM),要求开孔尺寸:根据铝板上面螺丝孔位开孔。

2、产品使用的门磁开关要求:关门时触点闭合,开门时触点断开。

3、产品使用的电锁要求:12VDC供电,200MA以下电流。

应用案例:电子互锁传递窗风淋传递窗层流传递窗

说明:目前此CDC-M02 V1.0型号产品很少,可以由SJ-CDC-M02 V1.0代替,外观、使用功能都一样。

点击进入:SJ-CDC-M02 V1.0
