风淋传递窗使用说明书

风淋传递窗使用说明书

包含产品介绍和用途、使用环境和条件、安全事项、技术特征、结构特征、工作原理、操作及按键说明、故障分析与排除、维修与保养、运输、储存、开箱及检查。

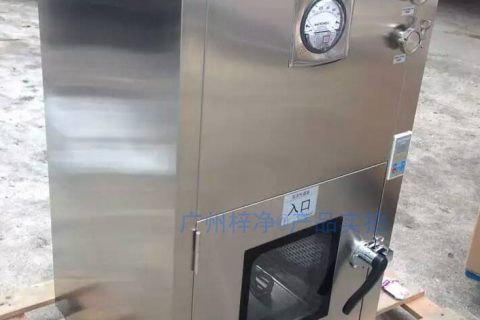

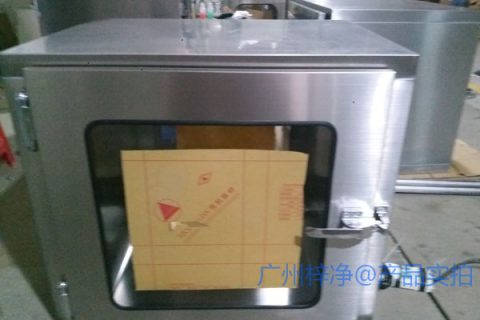

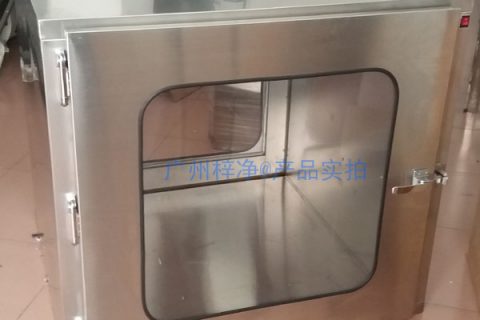

风淋传递窗

风淋传递窗

一、产品介绍和用途:

风淋传递窗是为了防止洁净室之间的交叉污染而设计的洁净室配套设备。主要用于洁净区之间或洁净区与非洁净区之间的小物品传递,以减少洁净室的开门次数,把对洁净区的污染降低到最低程度,有效保证了除尘效果。

风淋传递窗可分为电子互锁机构和机械互锁机构两种。其具有结构紧凑,外形美观、噪音低、安装使用及维护方便等优点。

它广泛用于电子、国防、精密仪器、仪表、汽车制造、制药、食品、化工、农业、生物、医院等各个工业部门和种类科学实验室。


二、使用环境和条件:

温    度:5℃~35℃

相对湿度:不大于85﹪(+35℃)

大气压力:86KPa~106 KPa

最大尘埃浓度:3500粒/升(尘埃粒径不大于0.5μm)

环境洁净度:30万级以上

电源:380 V;50HZ

风淋传递窗使用环境和条件以及用途

风淋传递窗使用环境和条件以及用途


三、安全事项:

(1)、基本安全事项

a 本产品属于室内使用型,请不要在室外使用,请不要置于高速尘源和震源处。

b 请不要用挥发油、稀释剂、腐蚀性溶剂等擦拭箱体,以免伤及漆层或引起变色。

c 禁止用于下列场所:低温、高温、多湿、结露、多尘以及有油烟=雾气的地方。

d 确保维修空间以便于风机,过滤器的更换以及电器元件和线路的检修。

e 风淋传递窗内壁材质为不锈钢,请勿用手或东西划伤面板,以免影响美观。

(2)、电气安全事项

a 先将产品就位后接线、接电源作业,以免造成人身伤害。

b 请确认本产品的额定电压、频率是否与输入电源的参数相符,以免损伤电器元件,引起火灾。

c 风机为三相380V电源,若接反会导致风速下降,此时只需调换任意两相,即可恢复正常工作。

d 产品使用的电锁要求:12VDC供电,200MA以下电流,并注意不要外接二极管(电路板已带)

e 产品使用的门磁开关要求:关门时触点闭合,开门时触点断开

f 因线路板限制,各接口端子建议均不要外接大于100W设备,如风机功率较大或灯盘较多可经交流接触器及中间继电器转接。

(3)、运行安全事项

a 在正常大气条件下,本产品电源输入端与机壳或外露的导电部分之间的绝缘电阻值应大于20MΩ ,温度试验后绝缘电阻值应大于2 MΩ。

b 接通电源后双门立即互锁,只能打开其中一扇门,不能同一时间强行拉开两扇门,否则会损坏双门互锁系统(电子互锁结构)。

c 断开电源后双门可以同时打开(电子互锁结构)。

d 在任何情况下只能打开其中一扇门,不能同一时间强行拉开两扇门,否则会损坏双门互锁系统(机械互锁机构)。

e  如发现工作出现异常,应及时切断电源,并通知有关人员进行检修处理。或与本产品的经销商或本公司联系。

f 检修时应先切断电源,以免无意中启动运转,造成人身伤害。


四、技术特征:

产品名称:风淋传递窗

外形尺寸:                          (㎜)

工作尺寸:                          (㎜)

高效过滤器过滤效率:99.99﹪@≥0.3μm

尺寸:                                 (㎜)

初效过滤器过滤效率:35﹪@≥5.0μm

尺寸:                               (㎜)

功率:         W

风速:≥22m/s

喷嘴直径:Φ25㎜

喷嘴材质:不锈钢

了解产品详情:风淋传递窗

结构特征:

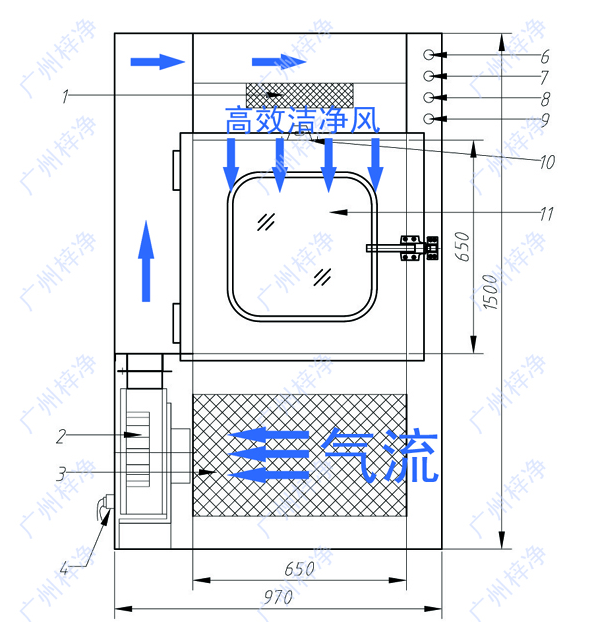

风淋传递窗结构图

风淋传递窗结构图

采用国际标准的洁净原理和最优化的箱体设计。

1、风淋传递窗由箱体、风机、初高效过滤器、控制板等几大部件组成。

2、箱体表面采用冷板喷塑(采用多层酸洗技术,静电无尘喷塑处理)或全不锈钢板制作,工作区采用不锈钢板,平整光洁耐磨。

3、两侧门装有机械互锁或者电子互锁装置使两侧门不能同时处于开取状态。

4、可根据客户要求安装压差表或箱体两侧装对讲机,使箱体两方拿送方便。

5、门上采用EVA密封条材料,密闭性能高。

6、可以采用紫外线杀菌灯或臭氧条菌(特别适合于食品行业和医药行业,臭氧杀菌原理:臭氧是一种广谱杀菌剂,可杀灭细菌繁殖体和芽孢、病毒、真菌等,并可破坏肉毒杆菌素,臭氧在水中杀菌速度比氯快得多,是氯的3000倍)。

7、考虑到使用寿命,建议将该产品至于十万级或洁净度更高的洁净区域中使用。


五、工作原理:

工作区内环境空气经过初效过滤器,由风机压入静压箱,再经过高效过滤器过滤后从风淋喷嘴吹出,形成高速洁净气流,洁净气流以高速均匀的风速由可旋转喷嘴从各个方向喷射到货物表面,有效而迅速的清除附着在货物上的尘埃粒子,再经初高效过滤后重新循环到风淋区域,从而达到净化效果。

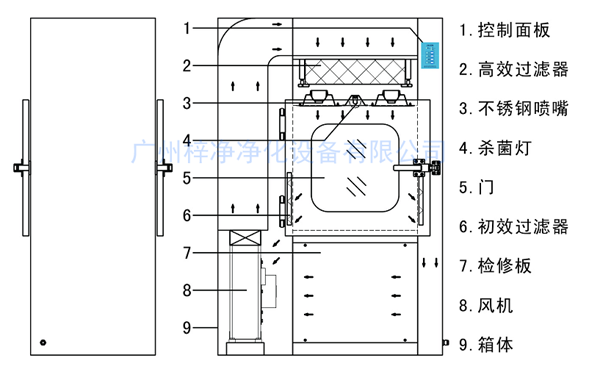

风淋传递窗工作原理图

风淋传递窗工作原理图


六、操作及按键说明:

(1)、主板面膜按键说明

a 开关:当一方按下“开关”键时,电源指示灯点亮,此时产品通电。在通电的状态下,使用者可对产品实施吹淋、杀菌等操作。

b 吹淋:当按下“吹淋”键时,系统自动进入吹淋流程进行吹淋;当正在吹淋时如果再一次按下“吹淋”键,系统将即时停止吹淋并既定出吹淋流程。

c 杀菌:当按下“杀菌”键时,杀菌灯启动;当再按下“杀菌”键,杀菌灯关闭。

d 时间设置:风淋传递窗的吹淋时间可通过此按键进行设置,按下“时间设置”键5秒钟左右,蜂鸣发出“嘀”声。此时进入风淋时间设置状态。面板上的4个功能框内的指示灯分别代表4组吹淋时间。“形关”指示灯(10秒)、“吹淋”指示灯(15秒)、“杀菌”指示灯(20秒)、“时间设置”指示灯(25秒)。使用者可通过按下“时间设置”键,选择相应的吹淋时间。

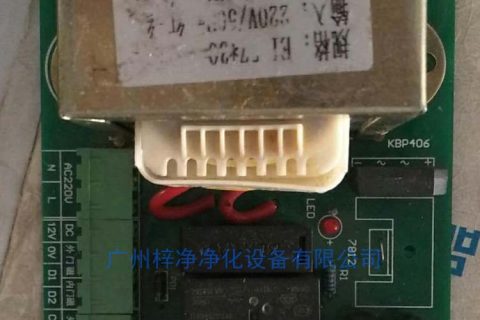

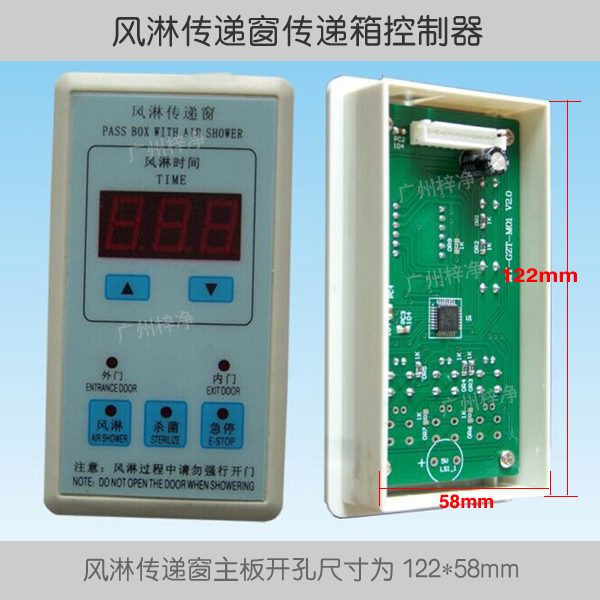

风淋传递窗控制器

风淋传递窗控制器

(2)、指示图标显示说明

a 电源指示灯:当接通电源后,电源指示灯被点亮,表示系统运行正常。

b 外门指示灯:当外门指示灯亮,表示此时外门被打开,此时内门锁启动。

c 内门指示灯:当内门指示灯亮,表示此时内门被打开,此时外门锁启动。

d 吹淋指示灯:当吹淋指示灯被点亮时,表示风机中继已经启动,系统正处于吹淋状态;当吹淋完成后,风机中继关闭,吹淋指示灯也相应灭掉,蜂鸣发出“嘀、嘀、嘀”声以提示吹淋完成。

e 杀菌指示灯:当杀菌指示灯被点亮时,表示杀菌继电器已经启动;当杀菌指示灯灭掉时,表示杀菌继电器已关闭。

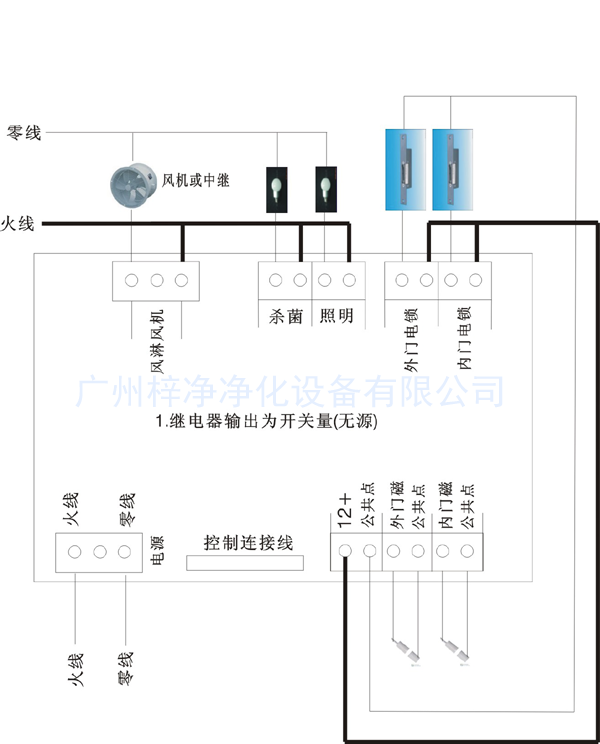

风淋传递窗副板接线示意图

风淋传递窗副板接线示意图

2、主板接线说明

主板与主板之间用16位排线连接,副板与其中一块主板之间用14位排线连接。

  • 副板接线示意图

输入、输出端子说明:

(1)、强电输入接口

供电电源:220VAC(丝印为AC220V L N)

(2)、强电输出接口

a 风机:1A  220VAC(接交流接触器线圈,丝印为风机中断 A1 A2)

b 杀菌:1A  220VAC(丝印为杀菌 A3 A4)

c 照明:1A  220VAC(如灯管较多可接中间继电器,丝印为照明 A5 A6)

(3)、弱电输入接口

a 内门门磁开关:无源触点(丝印为内门磁GND D4)

b 外门门磁开关:无源触点(丝印为外门磁GND D3)

(4)、弱电输出接口

a 开关电源:12VDC(丝印为12VDC GND 12V)

b 外门电源:200mA  DC12V(丝印为外门锁GND D1)

c 内门电源:200mA  DC12V(丝印为内门锁GND D2)

2、操作说明

(1)、安装检修:内外门同时打开,照明灯亮。此时“照明”按键无效,内外门指示灯同时亮表示内、外门同时打开。

(2)、正常工作:

a 打开外门:照明灯亮,此时蜂鸣器将发出连续的“嘟,嘟,嘟,嘟”振铃提示音,告知对方有货物送到,同时内门锁开启以防止灰尘或细菌进入内部;当货物放入窗口后关上外门,这时系统自动进入吹淋过程。

b  吹淋流程:当系统进入吹淋流程时,内外门同时开启,延时1~2秒后风机启动对货物进行吹淋,吹淋过程进行大约10秒钟(可设置),吹淋结束后风机停止,同时内外门关闭,这时可以开门取出已去尘或者去尘以及杀菌的货物。当吹淋结束后,如果内外门没有动作,照明灯将延时20秒后自动熄灭。另外,如果在吹淋过程中按下“吹淋”键,系统将会自动退出吹淋流程,恢复到初始状态。

c打开内门:当吹淋结束后,这时打开内门,外门锁启动以防止灰尘或细菌进入内部,蜂鸣器发出连续的“嘟,嘟,嘟,嘟”振铃提示音,告知对方货物已取出(也可以通过与对方通话告知),当货物取出后关上内门,如果内门没有被打开,照明灯将延时几秒钟后自动熄灭。

以下为正常工作流程各状态下所进行的动作:

开外门,内门闭合—内门锁启动,外门指示灯亮红色,照明开,内门蜂鸣器发出连续的“嘟,嘟,嘟,嘟”振铃提示音;

开外门后后关闭—内外门锁同时启动,内外门指示灯亮红色,延时1秒,吹淋风机启动,延时10秒后内外门锁关闭及风机停止,内外门指示灯熄灭。开内门,外门闭合—外门锁启动,内门指示灯亮红色,照明开,外门蜂鸣器发出连续的“嘟,嘟,嘟,嘟”振铃提示音;开内门后关闭—外门锁关闭,内外门指示灯灭掉,照明延时几秒钟后灭掉。

(3)、手动风淋:当两门都闭合时按下“吹淋”键,系统将淋自动进入吹淋流程。如果系统原告已经是在吹淋过程中,这时按下“吹淋”键,系统将立即退出吹淋流程,并恢复到初始状态。

(4)、杀菌:杀菌功能独立,不论工作在那种状态,按“杀菌”键可启动杀菌功能,再按下“杀菌”键则退出杀菌功能。


七、故障分析与排除:

故障现象 原因 排除方法
平均风速低 1、预过滤积尘太多

2、高效过滤器失效

1、清洗或更换预过滤器

2、更换高效过滤器

风机不转 风机电源控制线路接触不良 检查风机控制线路是否接触良好
机械互锁 机械互锁机构损坏 调整门上扣件或勾铁
电子互锁 电子互锁机构损坏 更换电子锁或内部电器

八、维修与保养:

1、为保证净化区域的洁净度,每次使用之前应提前15分钟开机。

2、净化区应尽量避免作大幅度激烈动作。

3、根据实际需要,可用无级调速开关调节风机风量。

4、长期不使用的净化单元,应拔下电源插头。并在使用前用吸尘气或不产生纤维的工具认真清洁,以免残留物腐蚀箱体。

5、禁止在预过滤器进风口放置物品,以免造成风量减小,降低净化能力。

6、根据环境的洁净度,定期(初效一般为1~6个月,高效一般为6~12个月)更换过滤器。

7、定期(一般每两个月一次)用尘埃粒子计数器测定用本产品实施净化的洁净度区域的洁净度,当实测的洁净度与要求的洁净度不符时,应查明原因(是否有泄漏、高效是否有失效等)若高效过滤器已失效,则应更换新的高效过滤器。

8、更换高效过滤器及初效过滤器时应停机进行。

9、更换高效过滤器时应特别注意以下事项:

(1)、更换高效过滤器时应特别注意拆箱、搬运及安装取用时确保滤纸完整无损,禁止用手触及滤纸造成破损。

(2)、安装前,将新的高效过滤器对着亮处,以肉眼看高效过滤器中是否因运输等原因而出现漏洞,如有漏洞则不能使用。

(3)、更换高效过滤器时应首先卸下箱盖,再御下压条,然后将失效的高效过滤器取出,换上新的高效过滤器(注意高效过滤器的箭头标志应与净化单元出风流向一致),并将压条与箱盖回原位。


九、运输、储存:

净化单元适用于一般交通工具运输。运输途中,不得侧置、冲击、碰撞,防止雨、雪侵袭与日光曝晒,以免造成损坏,锈蚀。

净化单元应存放在温度为-10℃~+40℃,相对温度不大于80﹪,无酸碱等腐蚀性气体且通风良好的库房中。在包装状态下的储存同期不得超过180天。


十、开箱及检:

1、开箱时,应文明作业,不得有粗暴、野蛮的操作,以免伤及箱内净化单元或造成人身伤害。

2、开箱后,首先请确认本产品是否为所定产品,然后对装箱清单内容仔细检查是否有自由缺件,各部件是否有因运输造成的损坏现象,如发现损坏,请在收到本产品一周内与本公司联系。

3、出现自行改装现象,则不在保质范围之内。

a 禁止在一分钟内反复操作电源开关,以免因频繁操作而损坏电器元件。

b本产品不具有防爆能力,严禁在易燃、易爆的环境下使用。

c请不要触碰产品内的电器元件,当必要触碰时请先切断电源。

d严禁改装,以免导致触电、火灾等事故。出现自行改装现象,则不在保质范围之内

e查时请切断电源,以免无意中启动运行,造成人身伤害。

f不要将重物放在电源引线上、不要夹压电源线,以免电源引线破损而引发火灾、触电。

g换熔断器时,要确保其容量不得超过指定容量,以免引起火灾。

h长期停用时,请从插头上拔出电源插头,请不要用潮湿的手插、拔电源插头,以免触电。

i出现异常情况时,请停止运转、切断电源后,在与本产品的经销商或本公司联系。

j请检查插头异体入插座异体部位是否沾有灰尘,若沾有灰尘易引火灾。

k 务必将电源线接在带地线的插座上。


十一、保修须知:

(一)、本设备自购买之日起计算保修期,保修期内正常状态下使用本设备而发生故障,可根据保修条款的内容,出示本保修卡原件可无偿服务。用户保留风华凭证及此保修证书,在维修时一起出示。

(二)、在保修期内以下情况将实施有偿维修服务:

1、不能出示有效保修卡原件或有效凭证。

2、购买产品日期、销售单位名称(盖章有效)等项目未完全填写或涂改保修卡。

3、出于未能按照用户手册上使用方法和注意事项操作而故障。

4、未经厂家授权而对设备进行拆卸、修理、改装而造成的故障。

5、更换的损坏零件,将属本公司所有。

三、保修证书上各项目须由用户直接完全填写清楚,以取得12个月的保修期。

四、本保修卡请妥善保管,遗失不补。
