【高效过滤器标准】高效过滤器效率计算方法

高效过滤器效率计算方法有三种表示方式:

1、当被过滤气体中的含尘浓度以计重浓度来表示时,则效率为计重效率;

2、以计数浓度来表示则为计数效率;

3、以其他物理量作相对表示时,则为比色效率或浊度效率等。

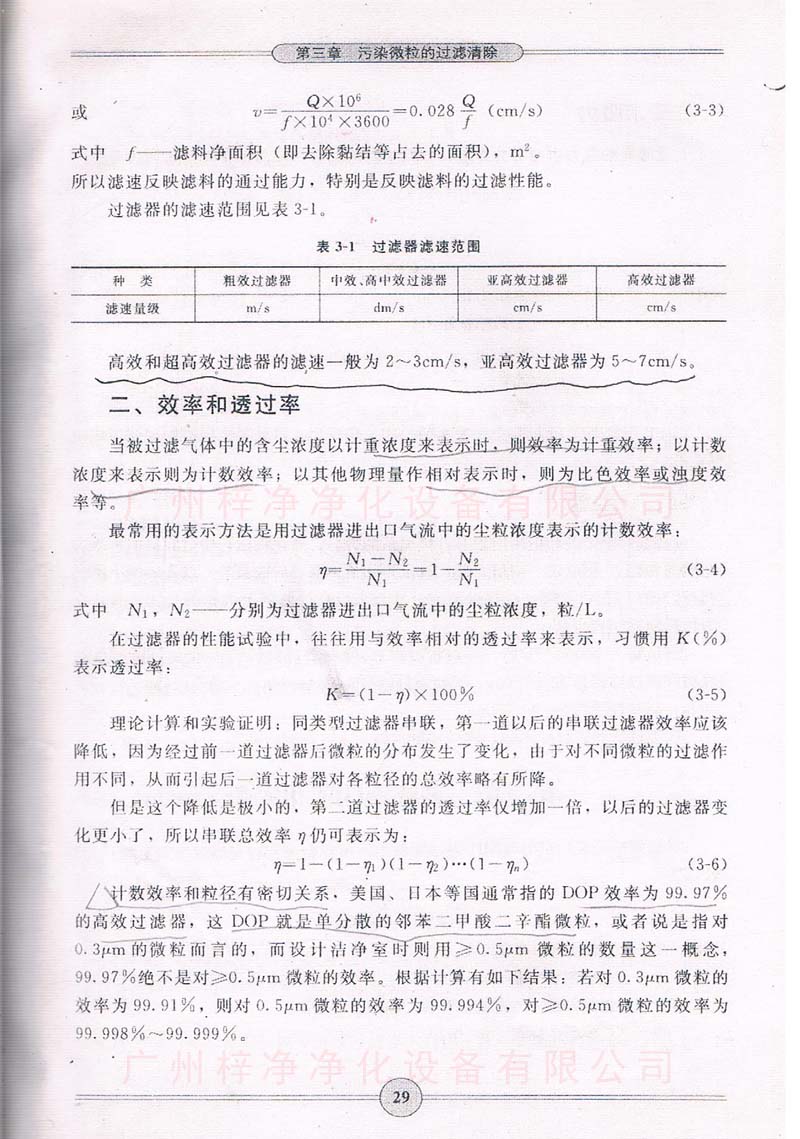

目前最常用的高效过滤器效率计算方法是用过滤器进出口气流中的尘粒浓度表示的计数效率(如下图参考资料):

高效过滤器效率计算方法参考资料

特别说明:以上高效过滤器效率计算方法同样适合初效中效空调过滤器、亚高效空气过滤器的计算方法。

推荐阅读初中高效过滤器效率、微米、阻力等知识:

1.在额定风量下,按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定,不同过滤器的效率范围如下:

初效过滤器,对≥5微米粒子,过滤效率80>E≥20,初阻力≤50Pa

中效过滤器,对≥1微米粒子,过滤效率70>E≥20,初阻力≤80Pa

高中效过滤器,对≥1微米粒子,过滤效率99>E≥70,初阻力≤100Pa

亚高效过滤器,对≥0.5微米粒子,过滤效率E≥95,初阻力≤120Pa

高效过滤器,对≥0.5微米粒子,过滤效率E≥99.99,初阻力≤220Pa

超高效过滤器,对≥0.1微米粒子,过滤效率E≥99.999,初阻力≤280Pa

2.由于现在许多企业选用的是进口的过滤器,而它们表示效率的方法与国内的不同,为便于比较,
将它们之间的换算关系列表如下: 按欧洲标准,粗效过滤器分为四级(G1~~G4):

G1 效率 对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)

G2 效率 对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4)

G3 效率 对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5)

G4 效率 对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6)

中效过滤器分为两级(F5~~F6):

F5 效率 对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10)

F6 效率 对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12)

高中效过滤器分为三级(F7~~F9):

F7 效率 对粒径≥1.0μm,过滤效率99>E≥70% (对应美国标准H13)

F8 效率 对粒径≥0.5μm,过滤效率90>E≥75% (对应美国标准H14)

F9 效率 对粒径≥0.5μm,过滤效率99>E≥90% (对应美国标准H15)

亚高效过滤器分为两级(H10、H11):

H10 效率 对粒径≥0.5μm,过滤效率99>E≥95% (对应美国标准H15)

H11 效率 对粒径≥0.5μm,SEO,过滤效率99.9>E≥99% (对应美国标准H16)

高效过滤器分为两级(H12、H13):

H12 效率 对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16)

H13 效率 对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17)
