千级层流送风天花|1000级高效送风天花

千级层流送风天花又叫1000级高效送风天花,层流送风天花配高效过滤器有三种选择,组合式高效过滤器,亚高效过滤器和液槽式高效过滤器三款等。

I级送风天花配8个高效过滤器,Ⅱ级送风天花6个高效过滤器,Ⅲ级送风天花4个高效过滤器等。

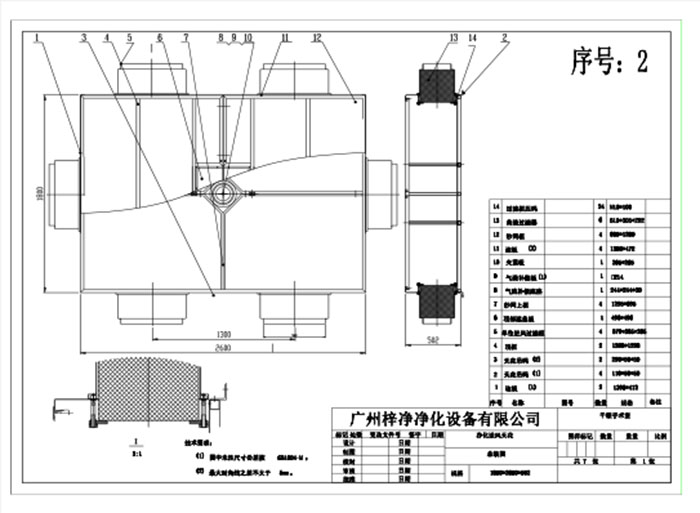

层流送风天花设计图

层流送风天花分别为百级、千级、万级层流送风天花、层流送风天花是现代医院手术室必用的一种净化装置。层流送风天花它的装置是根据国内外好的阻漏层技术,依托手术室洁净送风天花装置,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度(送风面100级)。

千级层流送风天花可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。层流送风天花装置是根据国内外好的阻漏层,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度(送风面100级),箱体板金制作,表面烤漆。

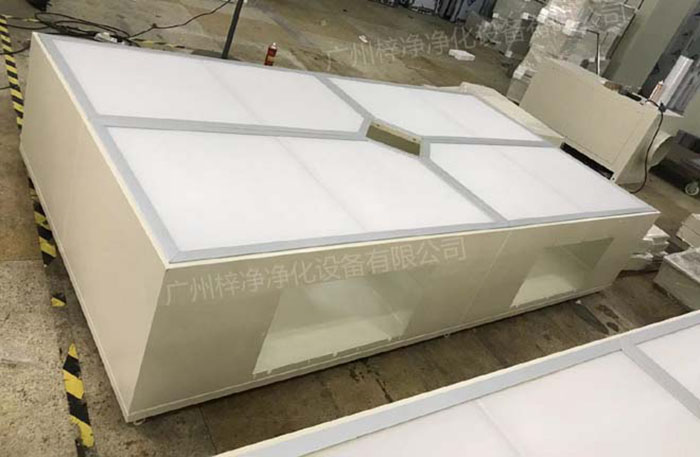

层流送风天花

千级层流送风天花是采用空气洁净技术对微生物污染采取程度不同的控制,达到控制空间环境中空气洁净度适于各类手术之要求;并提供适宜的温、湿度,创造一个洁净舒适的手术空间环境

送风天花主要应用在手术室中,净化层流手术室可分为100000级、10000级、1000级、100级四级。

送风天花分为三个级别:
百级送风天花:Ⅰ型
千级送风天花:Ⅱ型
万级送风天花:Ⅲ型

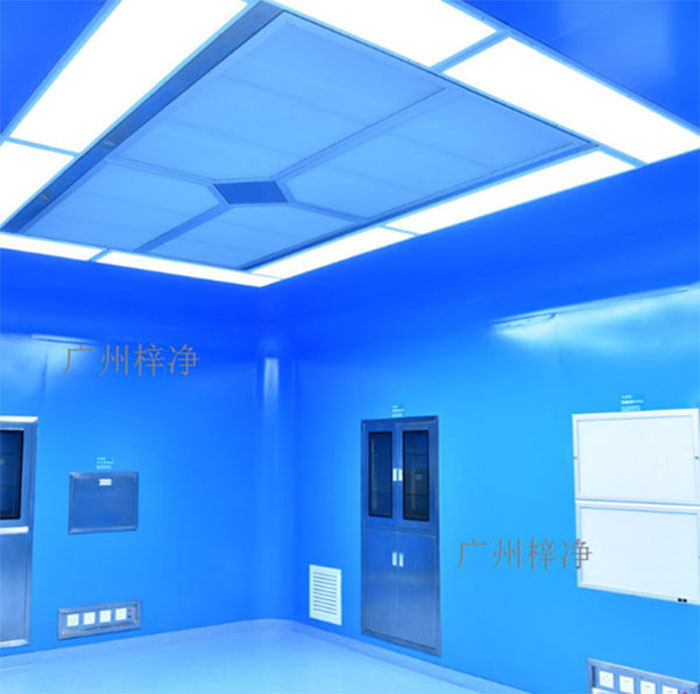

手术室层流送风天花安装实拍图

送风天花过滤器更换标准:
送风天花高效过滤器:阻力已超过额定初阻力100Pa,或等于2×设计或运行初阻力(低阻亚高效时为3倍)1年以上,超过标准随时更换。

“梓净”牌层流送风天花高效过滤器有组合式高效过滤器无隔板高效过滤器有隔板高效过滤器三种,可根据需要选配。

送风天花的设计特点:
百级送风天花即满布高效过滤器的送风顶棚,有多种形式,本设计采用液槽密封形式的送风天花。
目前,液槽密封结构有两种形式。
其一,高效过滤器上装,即带液槽的高效过滤器从上部装入与之配套的框架刀口上,依靠高效过滤器边框液槽内的密封胶与框架刀口来实施对气流的密封。

这种结构需要的静压箱高度较大,否则,高效过滤器调转不开。虽然高效过滤器在刀口框架上方,但并非在吊顶夹层内安装,而是在洁净室内把高效过滤器穿过框架口伸入静压箱后再转向放于框架的刀口上。所以,夹层空间小的话,高效过滤器转不开。

其二,高效过滤器下装,即高效过滤器带液槽的边在下方,带刀口的框架位于液槽的上方,与第一种情况正好相反,框架的刀口向下,把高效过滤器伸入静压箱内,液槽边在刀口正下方,用压件托住高效过滤器,使其边框液槽与刀口接触来密封空气,高效过滤器的重量由4个压件承担。

高效过滤器

带刀口的框架常用的材质有专用铝合金型材、不锈钢型材。铝型材运输、安装比较方便,可工厂化制作现场组装。

但在连接缝处需靠密封胶密封,组装后铆钉外露,不太美观。不锈钢型材采用氩弧焊焊接,比铝型材的插件铆接密封性好。
但如果在施工现场焊接,质量不好保证。如果送风天花面积小的话可工厂化制作,现场安装,这样质量可得到保证。如果送风天花面积大的话,工厂化制作后的成品运输又有困难。

在本设计中综合上述优缺点,釆 用不镑钢型材工厂化泡作。由千级送风夭花的面积较大,考虑到运输的因耒,把送风夭花分割 成三部分(即用25mm厚的彩考峡芯板将静箱分害威三等分)。

每一部分安装一整片刀口框架,把每一片分割成15个高效过滤器单元。 这样做比采用一个大的静压箱均效果,但整个送风面的盲区有所增大,不过,经验算满 布比能满足垂直单向流的荽求。尽如此,在本设计中釆用了高效过滤器下吾媒设阻尼孔板 来消除送风面盲区的影响,以保正百级单向流气流组织。

百级送风天花采用技术层流净化天花,层流天花是洁净手术室、层流病房的净化送风末端,它兼有高效过滤,均流及气流补偿作用。
