百级层流罩|百级FFU

百级层流罩|百级FFU,广州梓净定制作百级层流罩、百级洁净棚、百级FFU、百级洁净工作台、百级层流传递窗、百级层流送风天花等。

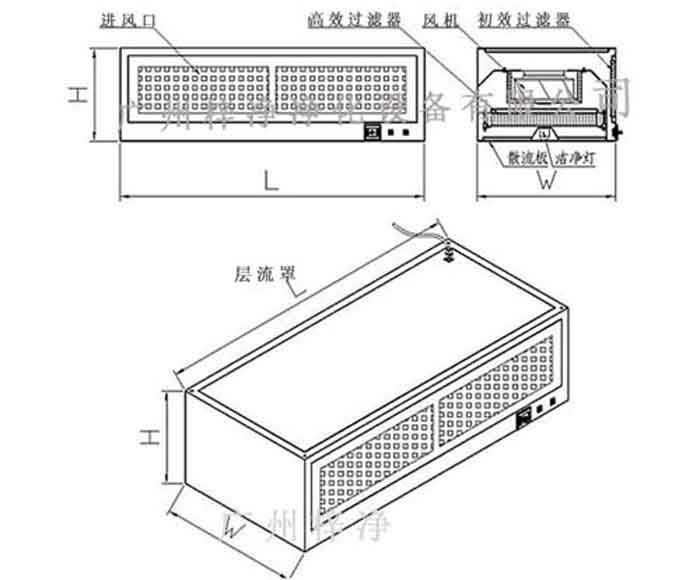

百级层流罩设计图
百级层流罩(又叫洁净层流罩)净化层流罩,百级层流罩是一种可提供局部百级洁净度的空气净化单元,是一种垂直单向流的、提供局部洁净百级环境的、无尘无菌净化设备;可灵活地按置在需要高洁净度的工艺点上方,以符合局部工艺点需要高洁净度的环境要求。洁净层流罩与土建式或装配式百级洁净室相比,具有投资省,上马快,对厂房土建要求低,安装简便,运转费用低等优点。

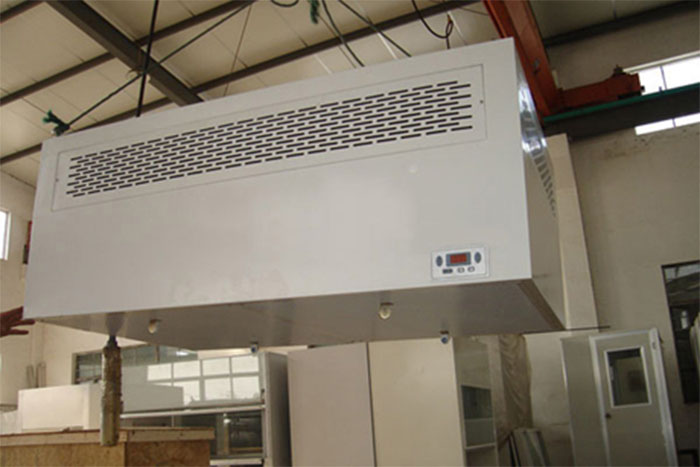

层流罩制作现场实拍图



百级层流罩设计特点:
1、百级层流罩的整体设计思想为采用模块化设计,各单元单独组成,可设备化进行安装和调试。

2、百级层流罩在过滤器的安装形式与密封方面,液槽密封式高效过滤器的安装结构,可从技术上保证过滤器下游无泄漏的空气污染,易于安装和更换。

3、风机箱采用外转子直联风机,易于安装与检修。在回风口可设置板式中效过滤,同时安装压差计,必要时方便更换。

4、静压箱部分,由于此处为正压结构,对吊顶内的密封要求不是非常高,故可简化对结构的要求。

5、照明采用泪珠式灯具,维修及更换具有通用性。

6、均流及送风面板,采用好进技术的进口高分子均流膜,具有阻力低,气流均匀及高透光性,可方便的进行清洁处理与安装。

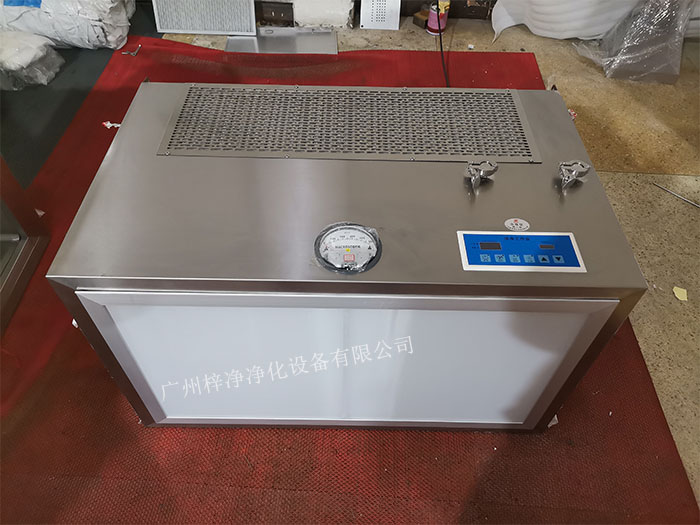

吊顶式层流罩
A、可应用于制药、微生物研究和科学实验等场所专用的局部净化设备,它提供一种垂直单向气流,部分洁净空气在工作区循环,部分排出至附近区域,使工作区产生负压,防止交叉污染,用于保证工作区的高洁净度环境。

B、在设备中进行粉尘、试剂称量、分装,可以控制粉尘、试剂外溢、上扬,防止粉尘、试剂对人体的吸入危害,还避免粉尘、试剂的交叉污染,保护外界环境及室内人员的安全。洁净层流罩是将空气以一定地风速通过高效过滤器后,形成均流层,使洁净空气呈垂直单向流,从而保证了工作区内达到工艺要求的洁净度。

百级洁净层流罩是在低洁净度环境下,创造局部高洁净度环境的装置,可使局部工作环境达到百级,可独立形成回风系统或与管道系统连接,净化面积灵活,配置低噪音离心风机及减震装置,安装为悬吊或支架支撑形式,箱体采用优质304不锈钢,结构坚固,电器系统安全可靠,百级洁净层流罩广泛应用于电子、医药、科技、生物工程等领域,是在低净化区域中达到高净化级别要求的理想设备。

百级层流罩应用于精密电子装置操作间及制药车间安全洗烘灌封流水线、抗生素瓶洗烘灌封流水线,口服液瓶洗烘灌封流水线,大输液生产线上的洁净送风处理等环境广泛使用。

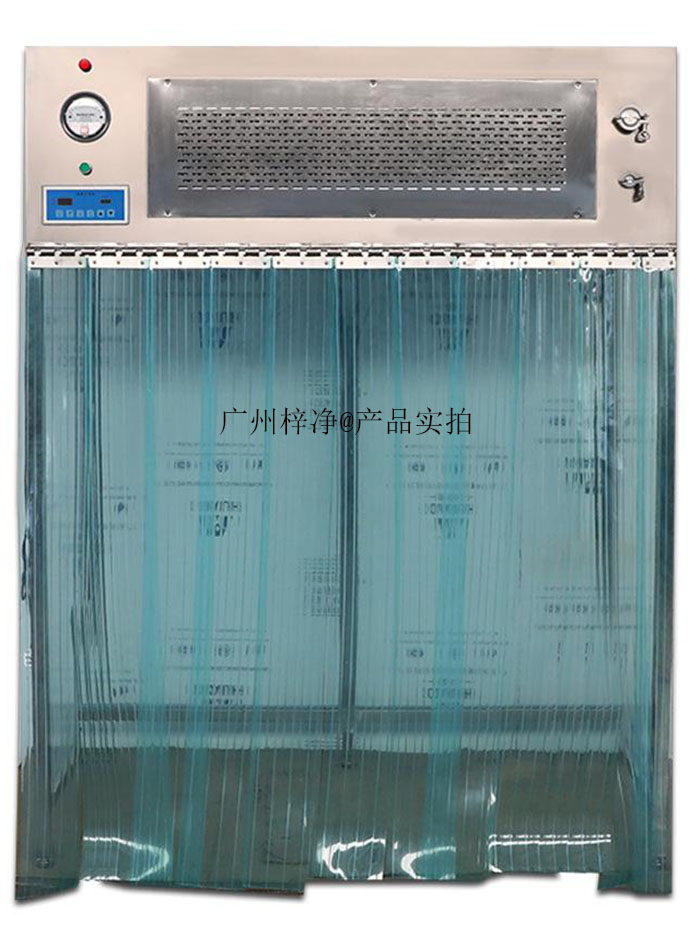

移动式层流罩

百级层流罩工作原理:
百级层流罩采用垂直单向流的气流形式,送风先要通过初效过滤器进行预过滤,将气流中的大颗粒粉尘粒子处理掉。经过预处理后的空气,再经过高效过滤器进行二次过滤,以起到充分保护高效过滤器的作用。在离心风机提供的压力下,通过高效过滤器,使之达到洁净要求。所有气流均经过高效过滤器处理,所以送风,排风均不带残余粉尘,避免了二次污染。由于在工作区域形成稳定的单向流,起到保护外部环境的作用。

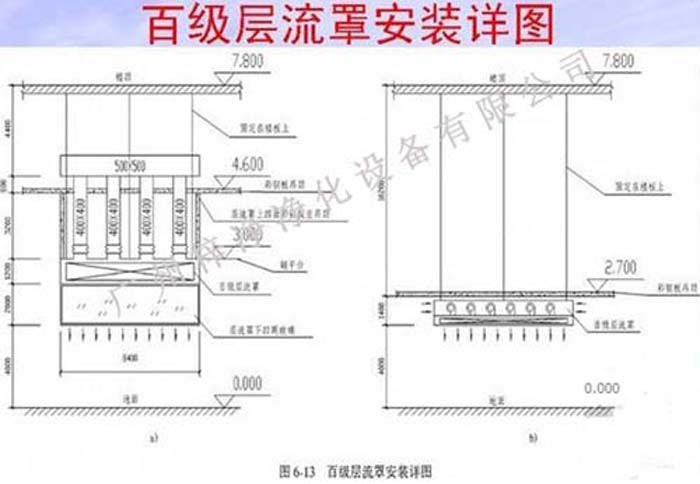

百级层流罩安装详图

百级层流罩结构说明:
百级层流罩由304机箱、高效过滤器、可变风量风机组、风速和压差检测仪、照明组件等几大部件组成。机箱采用镜面无指纹304不锈钢制作,钣金一体折弯制作成型,美观洁净,易于清洁消毒。

洁净层流罩采用了可调风量的风机系统,通过调节风机的工况,可使洁净工作区中的平均风速保持在额定的范围内(0.45m/s),采用不锈钢风速仪检测风速,并反回由控制器将风机风速恒定在设定值。

洁净层流罩气流流形为垂直流,空气自上而下流动,配有高效阻力检测压差表,实时检测高效阻力。
洁净层流罩有吊装式和支架安装式。送风面有孔板送风和均流膜送风两种方式。

洁净层流罩可以单个使用,也可多个连接组成带状洁净区域。层流罩是将空气以一定地风速通过高效过滤器后,形成均流层,使洁净空气呈垂直单向流,从而保证了工作区内达到工艺要求的洁净度。
