各等级空气过滤器的不同效率说明参数(初效,中效,亚高效,超高效)

各等级空气过滤器的不同效率说明参数(初效,中效,亚高效,超高效)
一、空气过滤器的不同效率表示方法:
当被过滤气体中的含尘浓度以计重浓度表示时,则效率为计重效率;以计数浓度表示时,则效率为计效效率;以其它物理量作相对表示时,则为比色效率或浊度效率等。
最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。
1、在额定风量下,按标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定,不同过滤器的效率范围如下:
初效过滤器,对≥5微米粒子,过滤效率80>E≥20,初阻力≤50Pa

中效过滤器,对≥1微米粒子,过滤效率70>E≥20,初阻力≤80Pa

高中效空气过滤器,对≥1微米粒子,过滤效率99>E≥70,初阻力≤100Pa

亚高效空气过滤器,对≥0.5微米粒子,过滤效率E≥95,初阻力≤120Pa

高效空气过滤器,对≥0.5微米粒子,过滤效率E≥99.99,初阻力≤220Pa

超高效空气过滤器,对≥0.1微米粒子,过滤效率E≥99.999,初阻力≤280Pa

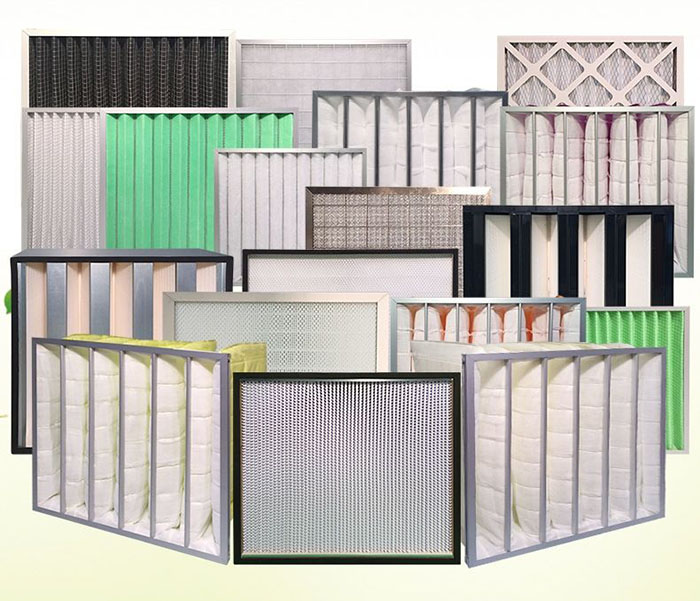

各等级空气过滤器

2、由于现在许多企业选用的是进口的过滤器,而它们表示效率的方法与国内的不同,为便于比较,将它们之间的换算关系列表如下:
按欧洲标准,粗效过滤器分为四级(G1~~G4):
G1 效率 对粒径≥5.0μm,过滤效率E≥20% (对应标准C1)

G2 效率 对粒径≥5.0μm,过滤效率50>E≥20% (对应标准C2~C4)

G3 效率 对粒径≥5.0μm,过滤效率70>E≥50% (对应标准L5)

G4 效率 对粒径≥5.0μm,过滤效率90>E≥70% (对应标准L6)

中效过空气滤器分为两级(F5~~F6):
F5 效率 对粒径≥1.0μm,过滤效率50>E≥30% (对应标准M9、M10)

F6 效率 对粒径≥1.0μm,过滤效率80>E≥50% (对应标准M11、M12)

高中效过滤器分为三级(F7~~F9):
F7 效率 对粒径≥1.0μm,过滤效率99>E≥70% (对应标准H13)

F8 效率 对粒径≥0.5μm,过滤效率90>E≥75% (对应标准H14)

F9 效率 对粒径≥0.5μm,过滤效率99>E≥90% (对应标准H15)

亚高效空气过滤器分为两级(H10、H11):
H10 效率 对粒径≥0.5μm,过滤效率99>E≥95% (对应标准H15)

H11 效率 对粒径≥0.5μm,SEO,过滤效率99.9>E≥99%(对应标准H16)

高效空气过滤器分为两级(H12、H13):
H12 效率 对粒径≥0.5μm,过滤效率E≥99.9% (对应标准H16)

H13 效率 对粒径≥0.5μm,过滤效率E≥99.99% (对应标准H17)

二、空气过滤器的规格与额定风量
各类过滤器的一些标准尺寸、风量及初阻力如下表:
序号名称 外形尺寸 额定风量 初阻力
1 平板式初效空气过滤器 595X595X20 2500m3/h ≤50Pa

2 初效折迭式过滤器 595X595X46 3600m3/h ≤50Pa

3 中效袋式空气过滤器 595X595X500 3600m3/h ≤80Pa

4 W型亚高效空气过滤器 610X610X292 3200m3/h ≤160Pa

5 有隔板高效空气过滤器 610X610X150 1000m3/h ≤220Pa

6 无隔板高效空气过滤器 610X610X69 1000m3/h ≤160Pa

注:①一般空气过滤器采用大气尘计数法,高效过滤器采用DOP法。还可以根据空气过滤器的具体用途、特点和结构不同进行划分,如:

(1)初效空气过滤器
用途:一般通风空气处理设备中的过滤段或新风系统的初级过滤。

特点:可自行更换滤料,纸框初效为一次性。

(2)折叠式中效空气过滤器
用途:通风系统的过滤。电子、制药、机械仪表、冶金、石油、化工、轻工、食品等领域的一般空气净化。

特点:效率高、容尘量大、占用空间小。

(3)袋式中效空气过滤器
用途:中央空调集中通风系统,或作为高效过滤器的前置过滤器,它可以减轻高效空气过滤器的负担,延长其使用寿命,也可用于工业领域的一般空气净化。

特点:阻力小、容尘量大。

(4)活性碳过滤器
用途:有效去除臭味、挥发剂、细菌、病毒及各种空气中的污染物,如油漆喷雾、烟雾、电子工厂及博物馆常见的污染物,以及食品加工厂和医院的臭气。

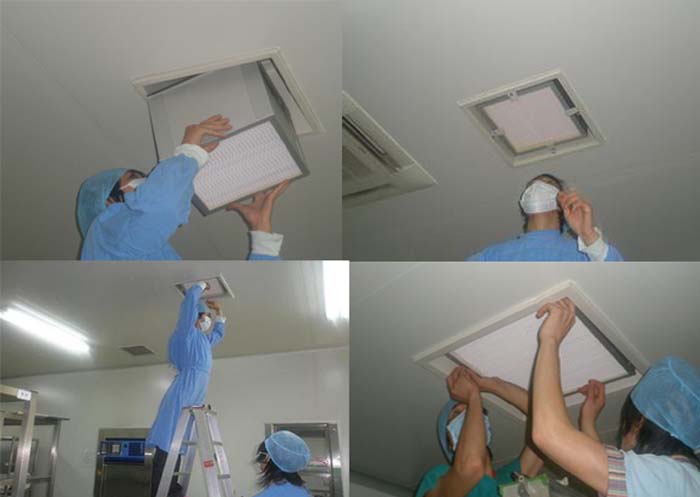

空气过滤器安装

特点:高度发达的微孔结构,吸附容量高,吸、脱附速度快,净化效果好。使用活性炭过滤必须有前级过滤,否则,会由于空气中其它污染物而降低活性炭的效率。

(5)尼龙网空气过滤器
用途:空气质量要求不高的通风空调系统,或周围环境较恶劣,粉尘较高的场所作为初级预过滤。

特点:阻力小、易清洗、易维护。

(6)亚高效空气过滤器
用途:各类洁净工程以及有特殊要求的中央空调和工艺性送风系统的未端过滤或洁净室的过滤。

特点:过滤效率高、阻力低、容尘量大。

(7)高效空气过滤器
用途:洁净空调系统,高洁净度环境。

特点:效率高、阻力小。

(8)大风量高效过滤器
用途:空调箱未端高性能过滤器。

特点:过滤效率高、风量大、容尘量大。(9)铝网板式空气过滤器

用途:空气质量要求不高的通风空调系统,或周围环境较恶劣、粉尘、油脂较大的场所作为初级预过滤。

特点:耐用、容易清洗。

(10) 高效空气过滤器送风口
用途:适于非层流形式的各种洁净度级别和多种吊顶结构的洁净室。

特点:性能可靠、安装、拆卸方便、维护简单。

(11) 带风机高效空气过滤单元
用途:适用于医院无菌手术室和电子、生物、药品、食品等制造领域。

特点:悬挂于楼板下,洁净效果可达到一万级或十万级或十万级、节省机房空间,适用于局部净化,特别是象食品行业经常要冲洗地板的环境。

(12) 风淋室
用途及特点:风淋室是操作人员进入洁净室时使用的人身净化装置。它利用高速洁净气流吹淋除掉进入室内人员身上的污物。其喷嘴可调节,以便有效除去人身上的灰尘,并阻止外界污染进入洁净区域。它也可应用于大件货物的吹淋。

(13) 传递窗
用途及特点:洁净区内为减少开门次数而设置的一种传递物品的装置,它使洁净室的污染降低到最低程度。主要用于不同级别洁净区之间,洁净区与非洁净区之间小件物品的传递。

(14)货物淋传递窗
用途:适用于物件进入洁净区域前,利用高速洁净气流吹淋除去物件表面污染,或洁净区与非洁净区之间高洁净度要求的传递。

特点:喷嘴可调节至直接对准物件进行吹淋,有效除去物件污染,并阻止外界污染进入洁净区域。

(15) 超净工作台
用途及特点:超净工作台是一种通用型局部净化设备。它能有效地排除工作区域空气中悬浮粒子和工艺粉尘对制品的有害影响,广泛应用于医疗、制药、化学实验、电子、精密仪器、食品和化妆领域。 根据空气过滤器的制作材料不同可划分为如下几种:

(1) 泡沫塑料过滤器
泡沫塑料过滤器采用聚乙烯或聚酯泡沫塑料过滤层。泡沫塑料要预先进行化学处理,把内部气孔薄膜穿透,使其具有一系列连通的孔隙。含尘气流通过时,由于惯性,扩散等作用粉尘粘附于孔壁上,使空气得到净化。泡沫塑料的内部结构类似于丝瓜筋,孔径约为200μm~300μm。
泡沫塑料不能和丙酮、丁酮、醋酸乙酯、四氯化碳、乙醚等有机溶剂接触,否则容易膨胀损坏。可以耐弱酸弱碱。汽油、机器油、润滑油等对其没有影响。

(2) 纤维填充式过滤器
纤维填充式过滤器由框架和滤料组成。根据对净化效率和阻力的要求不同,要采用不同粗细的各种纤维作为填料,如玻璃纤维(直径约10μm),合成纤维(聚苯乙烯)等。填充密度对效率和阻力有很大影响。过滤厚度及填充密度需根据具体要求确定。

(3) 纤维毡过滤器
这种过滤器是用各种纤维(如涤沧、维纶等)作成的无纺布(毡)作滤料。通常作成袋式或卷挠式两种。

袋式纤维毡过滤器用无纺布滤料作成折叠式或V形滤袋,以扩大过滤面积,降低过滤风速。它的净化效率较高,常用作中效过滤器,这种过滤器的形多很多,每个单体的过滤风量为200m3/h左右,过滤风速约20cm/s,人工尘的计重效率为80%。
