百级/千级/万级洁净棚FFU

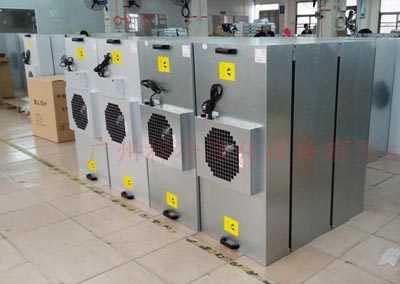

洁净棚FFU产品介绍:

1、FFU风机滤网机组可模块化连接使用,使用FFU广泛应用于洁净棚、洁净室、洁净工作台、洁净生产线、组装式洁净室和局部百级等应用场合。

2、FFU设有初、高 效两 级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤,过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。适用于在各 种环境中获得高级别的洁净环境。
它为不同尺寸大小,不同洁净度等级的洁净室、 微环境提供高质量的洁净空气。

3、在新建洁净室、洁净厂房式改造 翻新中,即可提高洁净度级别,降低噪音和振动,也可大大降低造价,安装维护方便,是洁净环境的理想部件。

洁净棚FFU的箱体和高效过滤器采用分体式设计,安装,更换高效更方便。

洁净棚FFU的箱体和高效过滤器采用分体式设计,安装,更换高效更方便。



洁净棚FFU产品特点:

1、箱体和高效过滤器采用分体式设计,安装,更换高效更方便;

2、风机采用新加坡PCI离心风机或者国产铝叶轮离心风机,工作时间长达5万小时以上;

3、并具有节能、计算机集中控制、运行稳定、噪声低、数字化调整等特性;

4、ZJFFU575FFU采用独特的风道风速均匀,整个出风面以0.45M/S风速均匀送出。

5、壳体可选用镜面不锈钢、覆铝锌板、冷板静电喷塑制做美观大方;

6、风机采用进口高效离心风机,具有长寿命、低噪声、免维护、震动小、可无级调速等特性,风机质量可靠,工作寿命长达10万小时或以上。

7、特别适合于组装成超净生产线,可根据工艺需要布置为单台使用,也可将多台串联形成100级流水装配线。

8、壳体结构选用不锈钢、铝合金、覆铝锌板、冷轧钢板材料制造,重量轻、抗腐蚀、防锈、美观大方。

9、产品出厂前均按美国联邦标准209E,METOME尘埃粒子计数器逐台扫描检测,确保质量。

洁净棚FFU产品箱体和高效过滤器采用分体式设计,安装,更换高效更方便

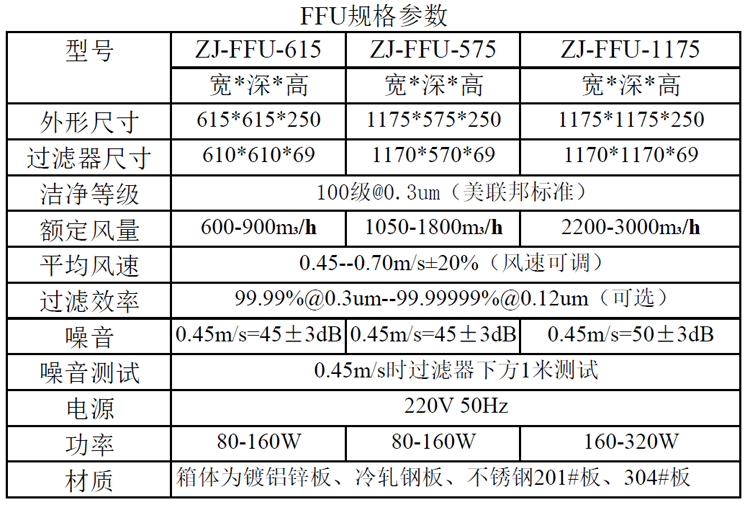

洁净棚FFU规格尺寸(特别说明:一般洁净棚FFU选型为ZJ-FFU-575,1000风量):

洁净棚FFU规格尺寸

洁净棚FFU产品安装指南:

请参考:千级洁净棚案例

用户最关心的问题—洁净棚FFU产品数量如何预算?

洁净棚的新风量一般是参考:洁净室来计算,因为洁净棚实际上可以理解为局部的洁净室,

故我们所引用的数据都是关于洁净室方面的,也就是说他 们的新风量预算方式是一样的。

一、百级洁净棚
百级洁净棚和百级洁净室一样,都是属于单向层流洁净室,故要求需要顶部FFU满布,这里所说的满布其实并

不是FFU覆盖率达到100%,理论上也不可 能达到100%,毕竟要扣除龙骨架边框等。按我们的一般算法,

百级洁净棚的FFU满布率需要达到80%以上(其实规范上认为70%以上即可),但是考虑

到洁净棚的密闭性比一般洁净室差一些,需要提高要求,所以就以FFU满布率80%为准。

二、其他洁净棚FFU产品数量分配(包括千级,万级,十万级,三十万级等)
1)普通洁净棚,我们以万级为例,我们要确定单位体积内所需要的FFU数量,

首先我们就得知道单位体积的洁净棚所需要的风量是多大:通过公式:新风量=体积*换气次数。

计算新风量除了知道体积外,还得知道换气次数。

2)通过以上文章,我们可得知万级洁净棚的换气次数需要>25次,考虑到洁净棚的密闭性比洁净室差一些,

故我们取值得留有一定余量,一般取 在40次左右;以13000*15000*3000的万级洁净棚为例;

通过公式得出:新风量=585*40=23400M3/H

则可换算出需要配置24台1175*575的FFU(单台1000M3/H)

3) 通过经验上来看,一般的洁净度等级与换气次数要求,我整理如下:
千级:70-100次
万级:30-50次
十万级:20-30次
三十万级:15-20次
我司的各种层流设备(包括洁净棚,局部洁净间等)。

了解更多产品:百级洁净棚    千级洁净棚    万级洁净棚
