电子互锁装置工作流程

电子互锁装置工作流程分为常开和常闭两种状态,电子互锁又称为电子联锁,广泛应用于缓冲间、 气闸室、风淋室、传递窗等产品。

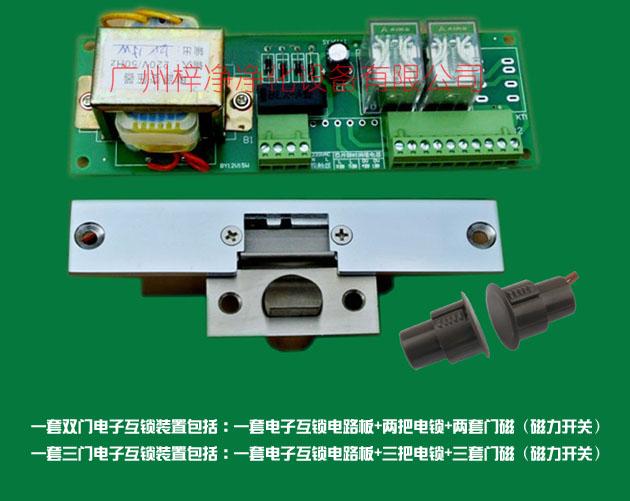

电子互锁装置

常开互锁工作流程:
1、门没有开启时,系统待机,门状态指示灯都为绿色。此时不需按键,可推任意门进入。减少接触污染,方便带物进 出。
2、推开一扇门,互锁关系的其他门立即锁闭,同时指示灯变为红色,表示门不可进
3、门再次关闭后,系统进入禁用(缓冲)时间,此时所有门锁闭,在指定的禁用(缓冲)时间结束后,门恢复待机状态 。缓冲时间可在0—65535秒内可调。
4、在禁用(缓冲)时间内如要开门,按应急键锁开后系统复位,进入待机状态。待机状态下锁不供电,延长整体使用寿 命。
常闭互锁工作流程:
1、门没有开启时,系统待机,门状态指示灯都为绿色。绿灯状态下允许按键开门。开门后其他门受内定逻辑控制 。
2、推开一扇门,互锁关系的其他门指示灯变为红色,表示门不可进,按键无效
3、门再次关闭后,系统进入禁用(缓冲)时间,此时所有门锁闭,在指定的禁用(缓冲)时间结束后,门恢复待机状态 。缓冲时间可在0—65535秒内可调。
4、在禁用(缓冲)时间内如要开门,按应急按钮后系统复位,进入待机状态。

电子互锁装置工作流程图解

举例说明:
接触器电气互锁的原理是这个接触器闭合必然会导致互锁的接触器断开,原理很简单,就是在对应的接触器线圈回路串联需要互锁的接触器的常闭触点就OK了。

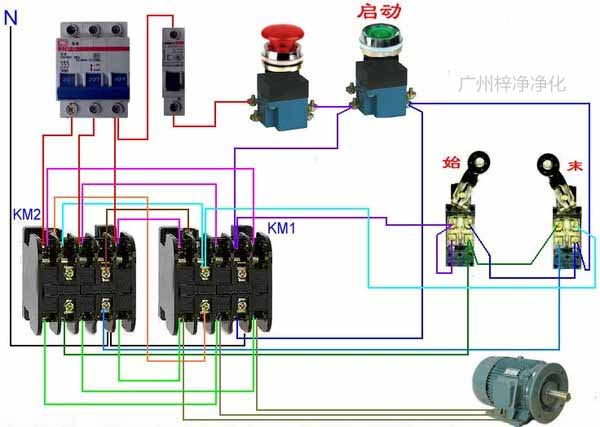

举例说明:KM1接触器主触点控制电极正转,KM2主触点控制反转,这2个当然不允许同时闭合。于是就在KM1接触器的线圈控制回路接上KM2的常闭辅助触点,作用是当KM2线圈一接通,它必然带动它的常闭触点断开,从而切断接触器KM1的线圈,KM1主触点断开,KM2线圈回路类似。
