2.3 EN1822标准简要介绍

欧洲标准EN1822由CEN/TC195 “一般空气净化用空气过滤器”技术委员会起草,DIN (德国标准化委员会)担任该技术委会主席。标准涉及高效空气过滤器(HEPA,high efficiency particulate air filter)与超高效空气过滤器(ULPA, ultra low penetration air filters)的性能试验。标准包括以下五部分:

第—部分: 分级、性能试验、标识;

第二部分:气溶胶的发生、测量装置、粒子计数统计;

第三部分:单张滤纸试验;

第四部分:过滤元件渗漏的测定(扫描法第五部 分:过滤元件全效率的测定。

标准的基础是粒子计数法,该方法实际上满足了各类应用中大部分场合的需要。标准与早期各国家标准的不同之处在于确定总效率的方法。标准基于最易穿透粒径(MPPS,范围:0.15/1 w)的粒子计数,而不是粒子总质量。

此外,计数法可以测量超高效过滤器,过去的试验方法受灵敏度限制无法测量这种过滤器。

全效率测试台系统示意图见图2-6,风先经过初效过滤器中效过滤器过滤,以免大气尘中的大颗粒进入风机里,同时保护后面高效过滤器。经过风机的加压 加热器加热,以保证测试气流温度保持在18〜28度之间。然后经过高效过滤器, 保证上下游的测试颗粒都是稳定的人工尘。分别在10和17测试点处测试过滤器上、下游颗粒浓度,两者的比值为过滤器的穿透率,12处测得的压差即为过滤器阻力。

测试流程见图2-7, 上游计数器之间加了稀释器,将高浓度气溶胶经过固定比例的稀释器后稀释为计数器可测量的浓度,下游直接进行测窜即可。

测试风量应根据被测过滤器的额定风最进行调整,使用变频风机,或使用风阀进行调节,以使其偏差不超过±3%。风景测试误差不能超过5%。气溶胶要求在测试管段中得到充分的混合,在被测过滤器前面的某个截面上,至少均匀测试9个点,每点的测值与各点的均值偏差不能超过10%。

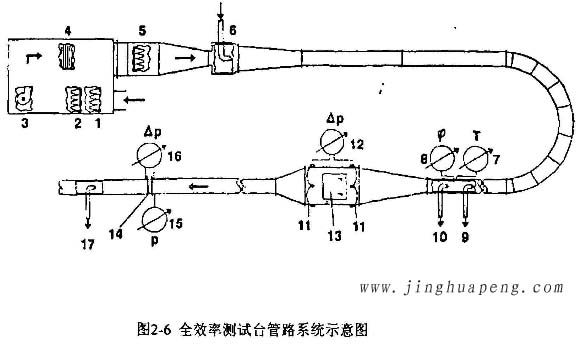

高效过滤器全效率测试台管路系统示意图

1.初效过滤器 2.中效过滤器 3.风机 4.空气加热器 5.高效过滤器 6.试验管道的气溶胶 入口 7.温度计 8.湿度计 9.粒径分析采样管 10上游采样管 11.静压环 12.压差计 13.过滤器固定装置 14.符合EN ISO 5167-1的流量测量装置 15.绝对压力测量 16.流量计压差 17.下游采样管

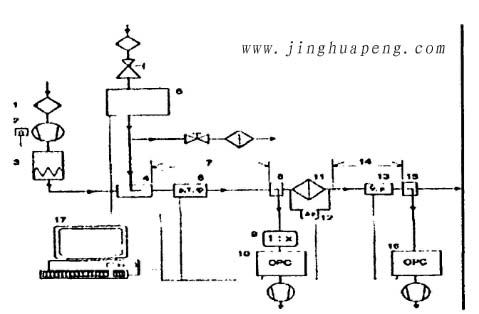

高效过滤器全效率流程测试图

高效过滤器全效率流程测试图

1.空气预过滤器 2.风机 3.空气加热器 4.气溶胶引入口 5.气溶胶发生器 6.空气温度、湿度、 压力测试 7.上游混合段 8.上游采样点 9.稀释器 10.光粒子计数器 11.被测过滤器 12.压差测量 13.空气压力测试和流量测试 14.下游混合段 15.下游采样点 16.下游激光粒子计数器 17.电脑控制系统

扫描测试系统见图2-8,空气经过高效过滤器过滤后,分成两路,一路经过流量计后达到被测过滤器,过滤器应按相关要求与实验台接触部密封。另一路形成过滤器周围空气幕,以阻止周围颗粒进入测试区域,以免被误记为泄漏颗粒。 用计算机记录并处理各项参数(气体参数、过滤器前后压降)以及控制扫描机构带动扫描头,在过滤器出风面侧有规律的运动,单位时间内捕捉漏出颗粒浓度, 同时在16处测试上游浓度,两者的比值即为某点的局部过滤器的穿透率。

扫描头尺寸要求,长宽比不超过15:1,并且扫描头入口面积应在8~10cm2 之间。入口气流速度和过滤器面风速的偏差不应超过25%。扫描头应和过滤器截面保持10mm〜50mm的距离,扫描头运动速度不应超过100mm/s,测试空气的温度应位于18-28度之间,相对湿度<75%。

测试流程见图2-9,其中扫描头采样管连接小泵,主要是用来调节采样头采样速度,以保持采样速度和过滤器出风面速度一致。

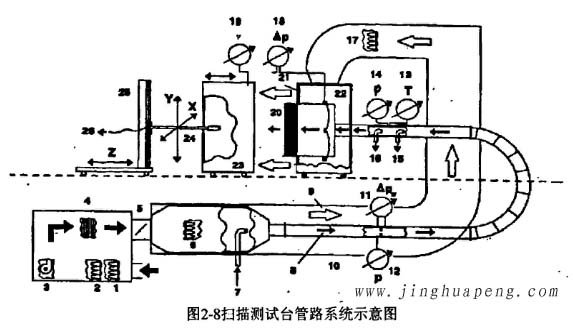

高效过滤器扫描测试台管路系统示意图

1.粗效过滤器  2.中效过滤器 3.风机 4.空气加热器  5.空气流量调节风门 6.高效过滤器 7.气溶胶进入测试管 8.测试气流 9.空气幕气流 10.有效压力测试计 11.压差计 12.压力计 13.温度计 14.湿度计15.粒子粒径分析采样管 16.上游采样管 17.空气幕气流高效过滤器 18.压降测试19.空气幕气流速度测试 20.被测过滤器 21.空气幕气流均流器 22.过滤器固定装置 23.扫描隔离屏陣 24.扫描臂 25.探头扫描系统 26.下游采样管

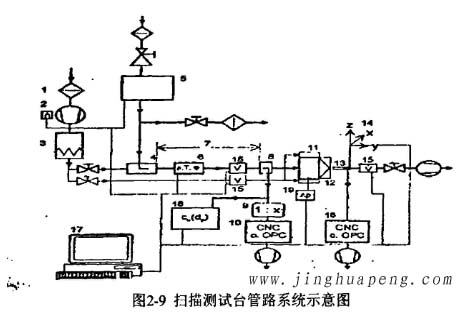

扫描测试台管路系统示意图

1.空气预过滤器 2.变频风机 3.空气加热器 4.气溶胶引入口  5.带有空气和气溶胶流调节的气溶胶发生器 6.空气温度、湿度、压力测试 7.上游混合段 8.上游计数采样点 9.稀释器 10.上游粒子计数器 11.空气幕气流 12.被测过滤器 13.下游采样点 14.探头扫描机构15流速测量 16.下游计数器 17.计算机控制系统 18.测试气溶胶检测系统 19.压差测
