卷帘门货淋室|快速卷帘门货淋室产品介绍:

快速卷帘门货淋室主要是方便推车、输送带传递物料时实现自动化控制、除尘的空气净化设备,快速卷帘门货淋室前门和后门设置为互锁状态。

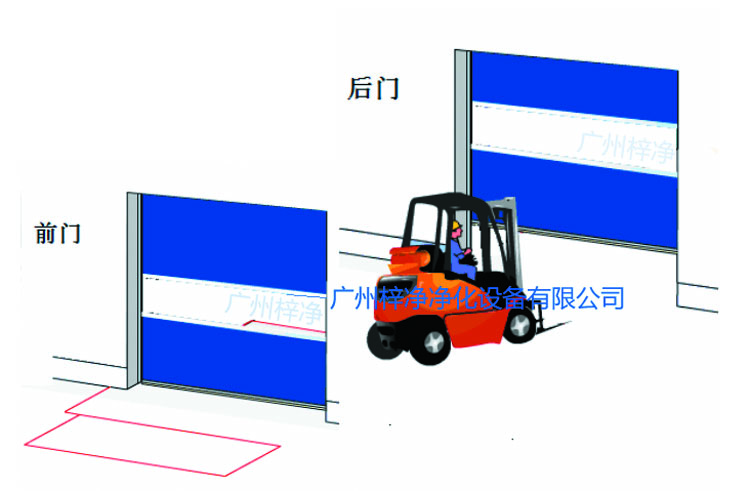

快速卷帘门前门后门示意图

卷帘门货淋室|快速卷帘门货淋室工作流程:

进入洁净室人/推车到达前门–前门感应开启–人/推车进入货淋室–前门自动关闭–语音提示开始吹淋,吹淋完毕–后门打开,前门紧锁–人/推车走出货淋室,后门自动关闭,此时完成一个除尘工作流程。

离开洁净室:人/推车到达后门–后门感应开启–人/推车进入货淋室–后门自动关闭–前门打开,后门紧锁–人/推车走出货淋室,前门自动关闭,离开洁净室不吹淋。

控制方式:可选按钮、红外或微波感应、遥控、地磁感应几种方式。

说明:卷帘门和自动平移门都属于自动门风淋室,可前往了解:平移自动门货淋室

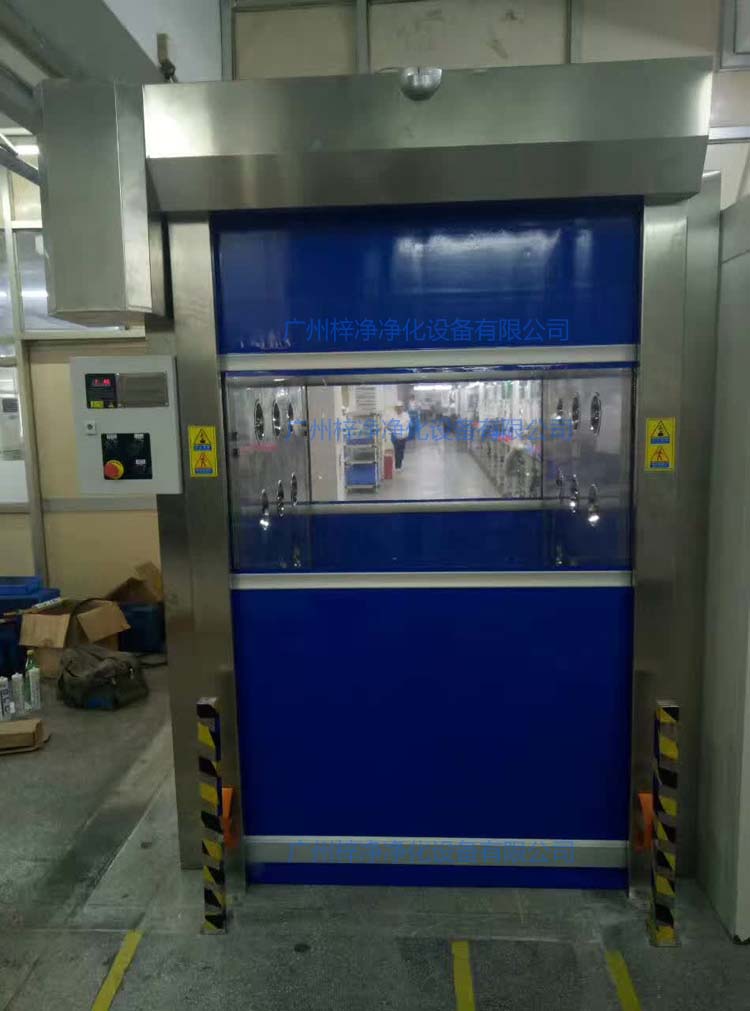

快速卷帘门货淋室配全不锈钢门机盖

快速卷帘门货淋室配全不锈钢门机盖,美观大方

卷帘门货淋室|快速卷帘门货淋室配置:

1、整体材质采用优质SUS304砂光不锈钢/SUS201砂光不锈钢/优质冷轧钢板烤漆(三种材料可选),钢板厚度均为国标1.2mm,无通道地板,进出门配快速卷帘PVC门(控制方式可选按钮、红外或微波感应、遥控、地磁感应几种方式);

2、双门互锁装置;

3、配有隔板高效过滤器,高效过滤器尺寸:910*610*120mm*2台,过滤等级为:H13(MPPS),过滤效率:99.99%@0.3um,初效过滤器尺寸:380*770*15mm*2片,过滤效率为:G4级(计重法),确保净化级别;

4、全自动红外感应吹淋,“欧姆龙”红外感应器,正泰中间继电器,单向通道货淋室,从非洁净区进入,关门后红外线感应有人就吹淋,吹淋时双门自动锁闭,吹淋后入门锁闭,由洁净区出去时经过货淋室不吹淋以节省能源;

5、电源3N 、  380V 、 50HZ,LED洁净照明灯1*9W;

6、配先进的高科技集成电路板,液晶显示吹淋时间,时间继电器0~99秒可调,出厂设置10S,红外线自动感应器,感应自动吹淋,触摸式微动开关,并安装人性化智能语音提示系统;

7、配2台大风量货淋室专用天龙风机,配24个不锈钢喷嘴,口径25/30mm,总功率:1.5KW,确保吹淋效果,风速≥22-25m/s, 左右两侧+顶部吹淋。

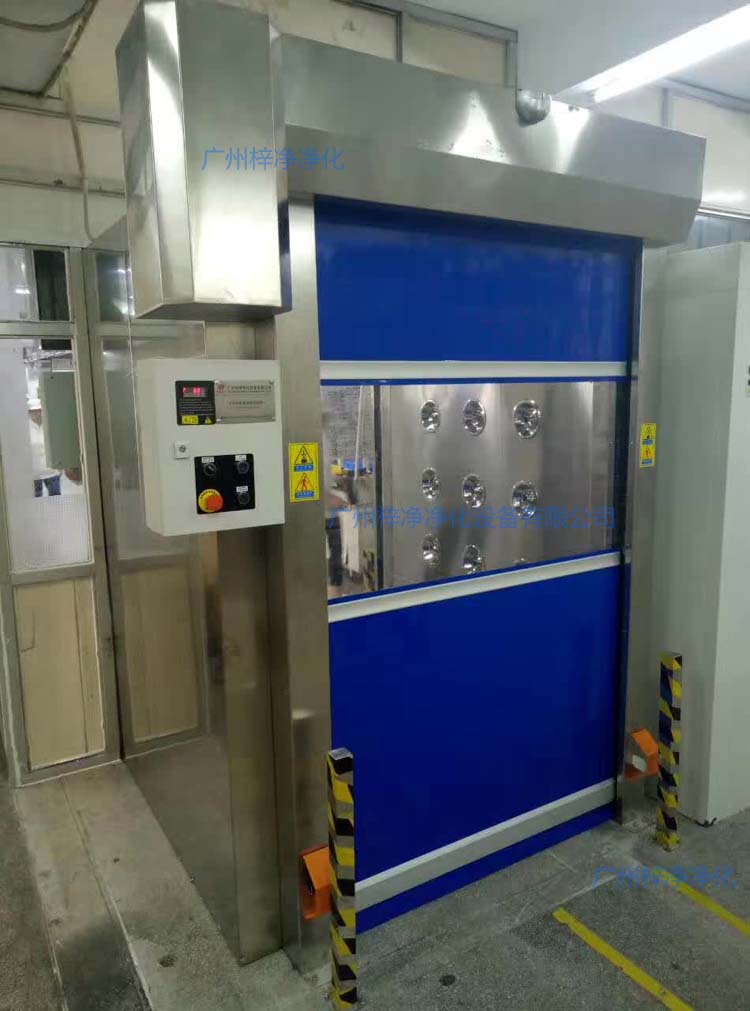

快速卷帘门货淋室门口配防撞柱,防止推车碰到箱体

快速卷帘门货淋室门口配防撞柱,防止推车碰到箱体

卷帘门货淋室|快速卷帘门货淋室使用注意事项:

1、人员不能自行触摸或更改显示板程序;

2、吹淋过程中,不能用手推门或拉门;

3、如遇紧急情况,可按下工作区显示板上的急停键,切断电源,前门和后门自动打开,回复吹淋工作可再次按下急停键;

4、前门和后门电箱设置程序,不可自行更改;

5、电箱上的上升和下降手动按钮和自动感应互相转换,可同时使用。

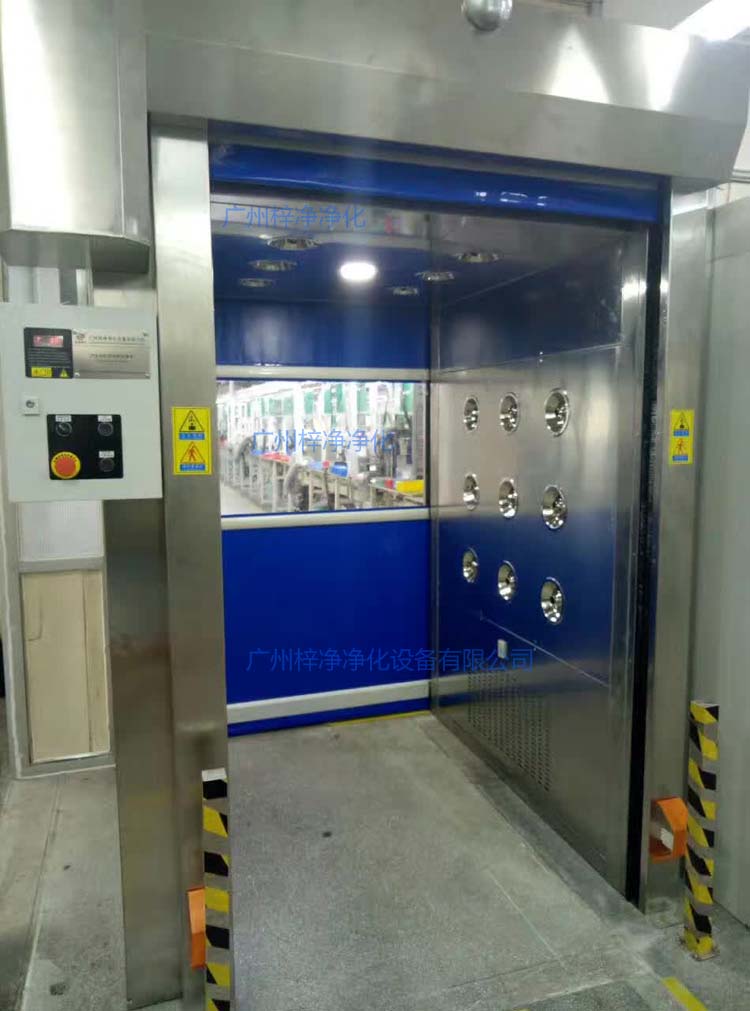

快速卷帘门货淋室前门开启状态

快速卷帘门货淋室前门开启状态

快速卷帘门配置说明:

 1、控制箱:丹麦丹佛斯变频器、电脑编程PLC和各种常用性保护装置组成,内置矢量控制模式、控制精度高;高转矩变频器(150%1HZ)、PLC合二为一,具有高性能、高可靠性、高稳定性、高精准定位等特点。同时运用变频控制技术,有软启动,缓停止功能,保证门体运转平稳增加使用寿命。

2、动力系统:意大利SEJ快速卷门专用高速马达,配备减速机。

(1)功率:1.5KW,可根据门的大小选择所需型号。

(2)电压:220V,性能稳定。

(3)转速:1500转/分,F:IP55,可满足高频开启的要求.

(4)优点:承载大负荷S4型,最新一代减速齿轮,高效、节能、低噪音。

(5)使用环境:环境温度-20℃和+70℃。

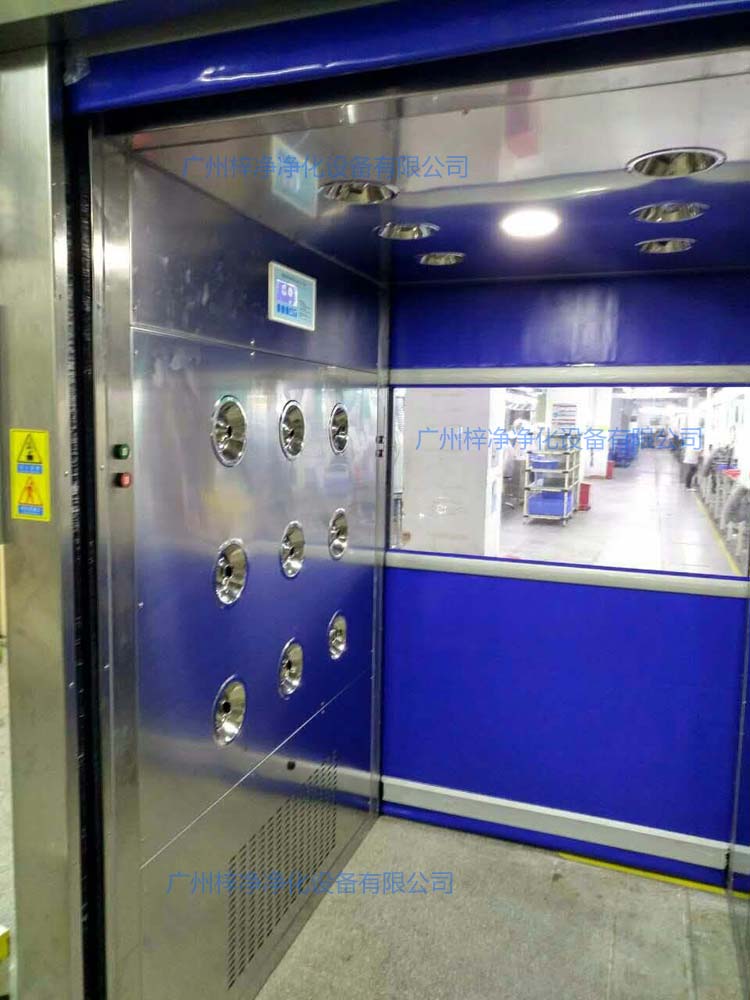

快速卷帘门货淋室工作区设计为三侧吹淋

快速卷帘门货淋室工作区设计为三侧吹淋

3、门体构造:

(1)门箱、机罩:采用1.5厚优质钢板经高温烤漆工艺处理,颜色为白色。

(2)门帘:门帘材料为高密度工业涂层基布,产于法国(厚0.8mm),颜色为黄色。技术参数为:拉伸强度:(经/纬)5900/5100N撕袭强度:(经/纬)900/800N,使用温度在-40℃至+80℃之间。防火级别:德国标准DIN75200。防火阻燃、离火自息。门帘分幅处理可自行更换。

(3)透视窗:日本超透明PVC软片,厚度为1.5mm。位置在1.2-1.5m以上,增加安全性能、管理性能及采光率。

4、控制使用:

(1)采用双侧手动按钮:上升、下降、急停、切换,使用方便。

(2)地磁感应(比业雷达):门体两侧安装地磁感应器线圈,当车辆进入感应范围内,门体自动开启。

(3)光电(韩国奥托尼克斯):光电保护开关安装在门体底部,在光电范围内有任何物体快速卷门都不会关闭,更好的保护了人和物体的安全。

(4)停电应急配置:快速卷门配有手动摇杆装置,如遇到停电或出现故障是可选用手动摇杆控制使快速卷门开启或关闭。

(5)切换:快速卷门在待机状态,可手动切换和自动切换,适用于两种使用环境,延长卷门使用寿命。

风淋间制作材料选择(需要报价时请注明):

A、全冷轧钢板烤漆;

B、外箱体冷轧钢板烤漆内胆砂光不锈钢;

C、全不锈钢;(注:根据不同使用环境不锈钢可选201或304)。

卷帘门货淋室|快速卷帘门货淋室购买流程:

购买流程

“梓净“卷帘门货淋室|快速卷帘门货淋室现场安装要求:

1、确定好安装位置;

2、将380V三相五线电源安装到位,且电源功率大于设备功率(如果受条件限制,必须要用到220V电压,下单时请注明!);

3、合适大小的风淋室安装空间;

4、放置风淋间的地面已达基本水平,地面水平度公差为±3mm。

说明:货淋室属定制产品,一般工作区尺寸可选下列参数:

工作区尺寸:W(宽)1200*D(深)1000*(高)1980mm;

工作区尺寸:W(宽)1500*D(深)2000*(高)1980mm;

工作区尺寸:W(宽)2000*D(深)2000*(高)1980mm。

货淋室和风淋间有时会配套使用,推荐了解风淋间相关产品直达:  3-6人风淋间      2-4人风淋间        单人风淋间
