高效送风口风速|高效过滤器送风口风速

高效送风口风速、高效过滤器送风口风速是一种概念。

为了能让大家正确理解高效送风口风速、高效过滤器送风口风速相关概念及理论,为此我们查阅了很多资料和我们撑据的相关技术展现出来,供洁净室、无尘室使用者做参考。

首先介绍一下什么是高效送风口、高效过滤器送风口?

高效送风口高效过滤器送风口)为千级、万级、十万级净化空调系统较为理想的终端过滤装置,可广泛于医药、卫生、电子、化工等行业的净化空调系统。高效送风口是用作改造和新建1000-300000级各级洁净室的终端过滤装置,是满足净化要求的关键设备。高效过滤器送风口包含静压箱,散流板,高效过滤器,与风管的接口可为顶接或侧接。

高效送风口风速测试
高效送风口风速测试

高效送风口风速、高效过滤器送风口风速怎么计算?

u=Q/F*3600

说明:

u:指的是风速或面速,单位m/s;

Q:过滤器的额定风量或高效送风口风量;

F:过滤器的截面积;

3600指的是时间,也就是3600秒。

例:1000风量高效送风口风速为:u=1000/0.484*0.484*3600=约1.3m/s

(说明:1000风量高效送风口高效过滤器尺寸为W484*L484*80mm)

通过以上公式可以计算出高效送风口风速、高效过滤器送风口风速。

〉〉〉计算高效送风口风速实际上也是计算高效过滤器风速,计算方法也可参考:高效过滤器风速

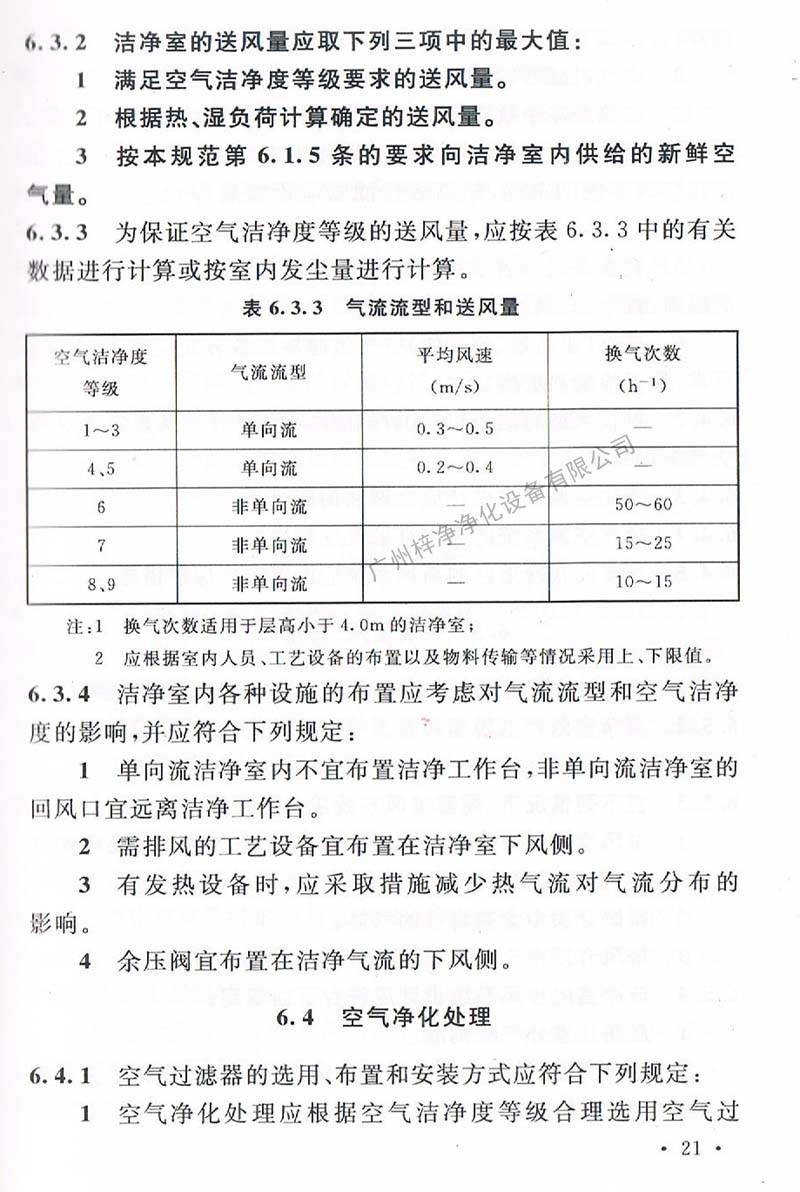

洁净厂房设计规范GB 50073-2013 中洁净室气流流型和送风量规定。
洁净厂房设计规范GB 50073-2013 中洁净室气流流型和送风量规定。

通过高效送风口风速计算公式得出的结果那么问题来了:

洁净厂房设计规范GB 50073-2013 中洁净室气流流型和送风量规定并没有说明高效送风口风速是多少,这里说明一点,高效送风口或高效过滤器送风口一般是用于非单向流的洁净室,这个洁净厂房设计规范GB 50073-2013也明确说了,这个根据不同行业的洁净室而定,因为不同行业要求也不一样。

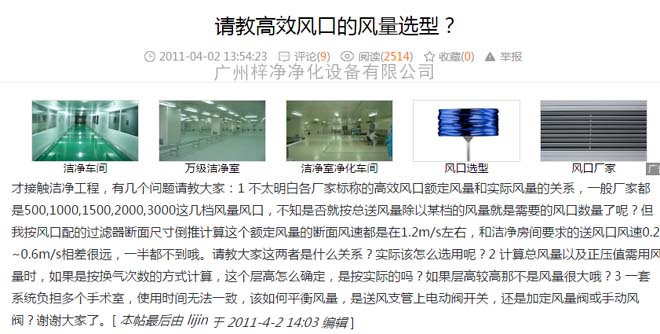

所以有些行业新人也会有一些疑问,比如:

高效送风口风量选型问题

上面提问者讲到的洁净室风速0.2-0.6m/s,只是针对单向流的洁净室(说明:2013年以后洁净室风速要参考洁净厂房设计规范GB 50073-2013标准执行),单向流洁净室一般指100级洁净室,送风天花顶部布满高效过滤器,而非单向流洁净室一般指1000级、10000级、10万级、30万级洁净室。

另外根据我们多年的经验高效送风口风速、高效过滤器送风口风速也有一些行业的参考标准,如图:

高效过滤器送风口风速行业参考标准
高效过滤器送风口风速行业参考标准

各类送风口规格、型号、尺寸参考:高效送风口型号

相关阅读:高效过滤器送风口安装注意事项
