称量罩/负压称量室

称量罩也称为负压称量罩或者称量室(负压称量室),百级称量罩,负压称量室(罩)是一种用于制药、微生物研究和科学实验等场所专用的局部净化设备,它提供一种垂直单向气流。称量罩部分洁净空气在工作区循环,部分排出至附近区域,使工作区产生负压。称量罩在设备中进行粉尘、试剂称量、分装,可以控制粉尘、试剂外溢、上扬,防止粉尘、试剂对人体的吸入危害,还可避免粉尘、试剂的交叉污染,保护外界环境及室内人员的安全。称量罩/负压称量室级别有百级、万级,但一般标准选择百级洁净度效率好。

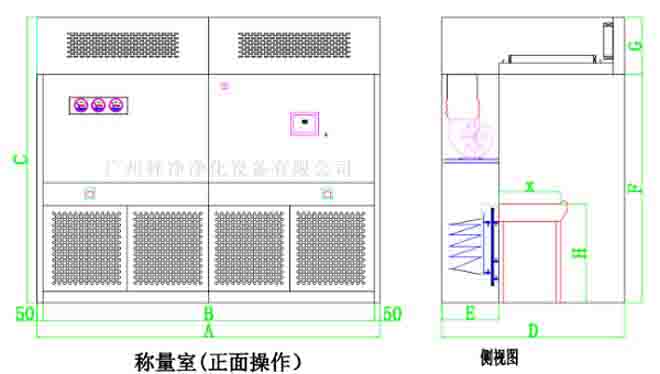

称量罩/负压称量室设计方案图

称量罩操作区域由百级垂直层流ISO5(NF,EN,ISO14644-1)保护,按照FDA和欧盟GMP以及我国GMP的要求进行设计。

称量罩/负压称量罩工作原理:
称量罩内空气经初效过滤器中效过滤器,由离心风机压入静压箱,在经高效过滤器后从气流扩散送风单元出风面吹出,洁净空气以均匀的断面风速流经工作区,从而形成高洁净的工作环境。中心称量罩的操作区域维持在负压状态,排出10%的循环空气。称量罩是中心称量小室的空气经过三级过滤系统(高效过滤器除去99.99%的颗粒≥0.3μm以上的所有灰尘)进行自循环,设计符合药厂GMP要求。

负压称量罩称量罩用途:
可在称量罩设备中进行粉尘、试剂称量、分装,可以控制粉尘、试剂外溢、上扬,防止粉尘、试剂对人体的吸入危害,还避免粉尘、试剂的交叉污染,保护外界环境及室内人员的安全。

称量罩结构:
称量罩采用304不锈钢,工作区域墙板选用不锈钢304(1.2mm厚,油拉丝短丝,墙板内部圆弧角连接,无死角,保证工作区域的密封性和整洁美观。负压称量罩由罩体、静压箱、送风箱体、均流膜、PAO检测口、触摸屏、压差传感器、风机、照明灯等主要部件组成。负压称量罩采用模块式设计,现场组装拆卸方便。由初中效+风机箱高效过滤器+均流膜组成。

负压称量罩(室)是一种用于制药,微生物研究和科学实验等场所专用的局部净化设备,它提供一种垂直单向气流。称量罩由工作区、回风箱体、风机箱体、出风箱体及外箱体几大部分组装而成。控制面板位于设备内部工作区正面,控制面板采用西门子触摸屏变频器控制系统,可以控制风机起停,调节风机频率,调整工作区需要的风速(当设备安装使用后,需由专门人员调节频率)。

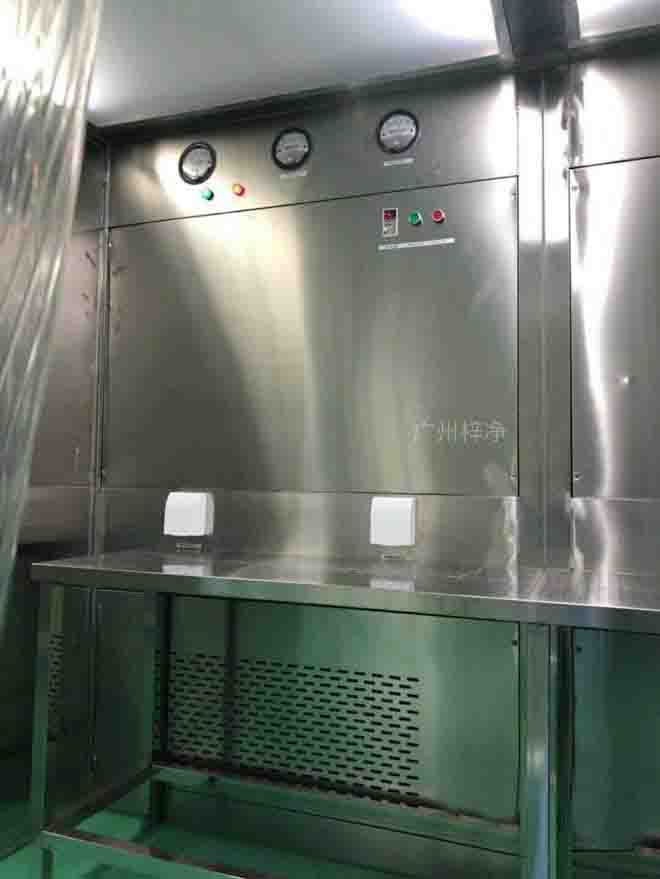

称量罩并显示初效过滤器,中效过滤器,高效过滤器,均流膜的压差,风速和温湿度,另外配置尘埃粒子监测系统,实时监测动态洁净度,起到洁净度参照作用,同时还对风速和压差,洁净度等异常报警。称量罩压差表是用来测量过滤器不同时期的压力,为称量罩提供持久的性能指示。称量罩初效根据使用情况需定期清洗。称量罩在回风夹道装有四个压差传感器,对应专门的均流膜,初,中,高效过滤器的阻力,并在触摸屏内显示出来。称量罩当过滤器压差超出范围时,在触摸屏上有显示报警,同时在自控箱箱上有声音。

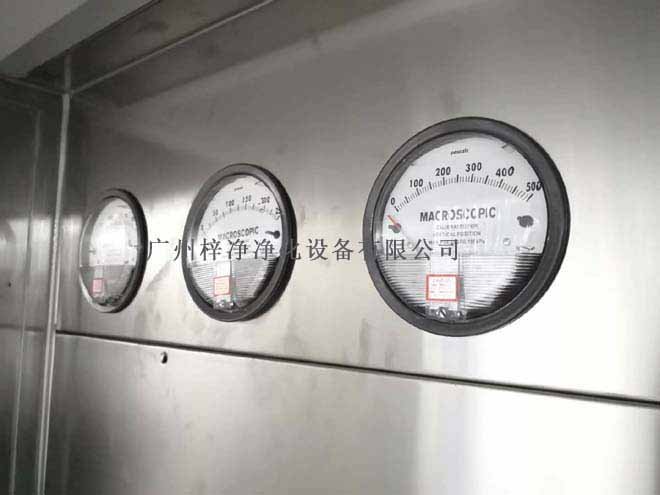

负压称量罩压差表及内结构称量罩可选功能:
1、配电柜单独设置;
2、液晶屏/触摸屏控制;
3、具有低风速报警,超压差、超温湿度报警功能;
4、配USB接口,数据可导出打印;
5、增加温湿度调节功能,调节温湿度;
6、配尘埃粒子、浮游菌检测功能;
7、采用PLC控制系统,风速自动恒定,具有风速、
8、压差、温湿度显示;

负压称量罩结构图由初效、中效、高效、风机等部件组成称量罩负压称量罩产品型号/ZJC-1300:
外型规格尺寸(mm):W1300xL1500xH2450;

内部规格尺寸(mm):W1200xL1000xH1950;

外箱整体材质:SUS304不锈钢板;

高效过滤器:铝框液槽高效过滤器H14级,1220*610*69mm;;

净化等级:CLASS 100@0.5UM;

控制方式:手动开关控制/触摸屏全自动控制;

额定风速:0.36-0.51M/S(GMP标准);

洁净等级:100级;

额定功率:0.65KW;

平均照度:》400LUX;

进口变频器:调速(调节频率);

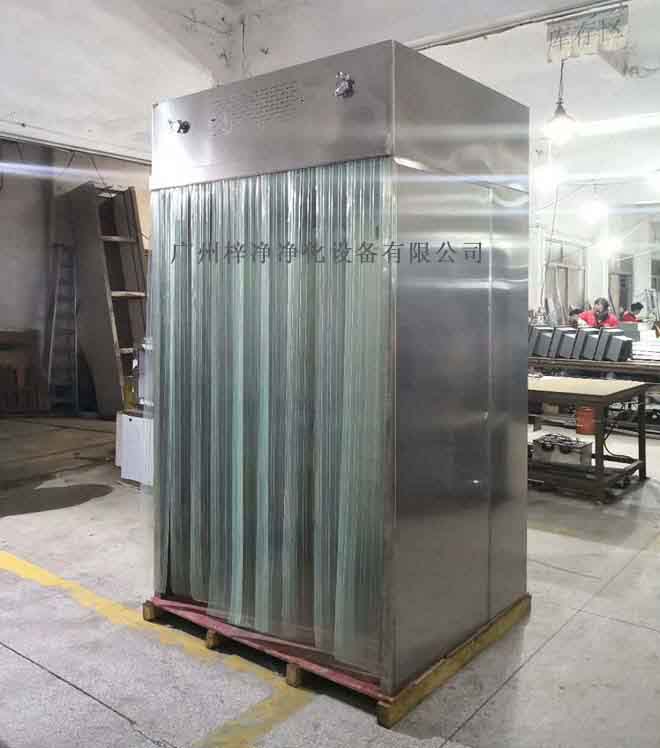

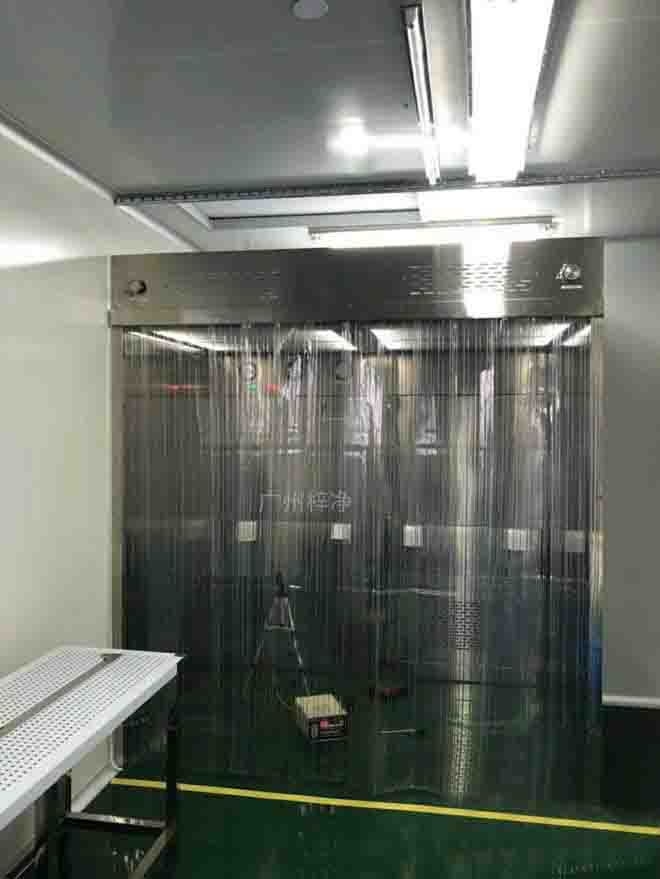

负压称量室正面图片称量罩/称量室保护对象:

保护药品

保护操作人员

保护环境

称量罩操作注意事项:
负压称量罩广泛应用于微生物研究、科学实验或者是制药类的行业,是一种用于制药、微生物研究和科学实验等场所专用的局部净化设备。称量罩主要由工作区、回风箱体、风机箱体、出风箱体及外箱体几大部分构成。今天梓净技术就来为大家讲解一下负压称量罩原理、结构及操作注意事项。
负压称量罩通过下沉降式低压气流均流于操作区域,产生一个洁净无菌的局部环境,同时排出10%至15%的风量,吸取房间内的空气作为补充,所以称量区域内的压力相对称量区域外部的压力呈微负压,从而避免了称量过程中物料的外泄和药品之间的交叉污染。

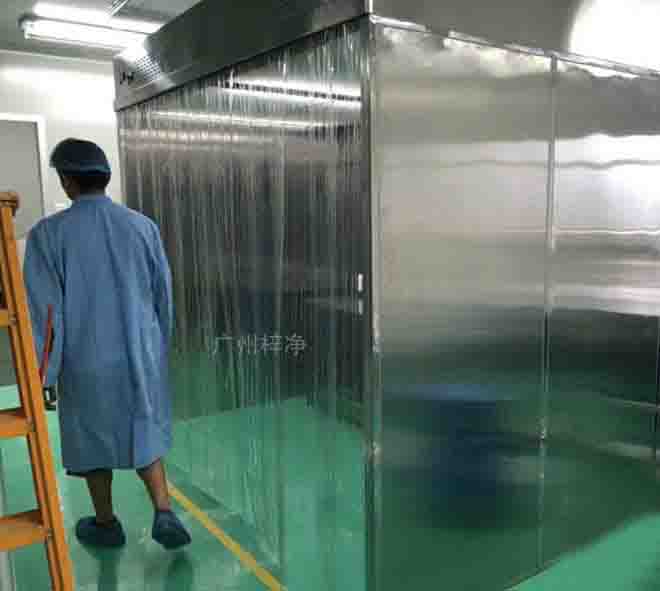

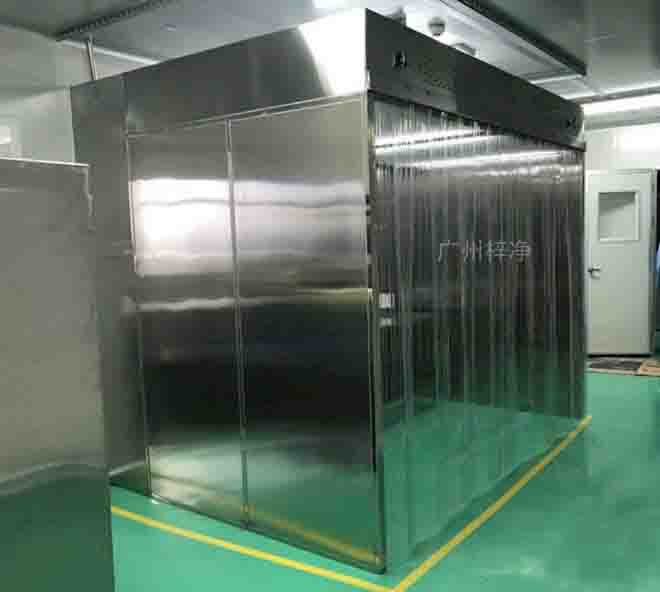

负压称量室侧面图片负压称量罩操作:
1、通电后呈现:然后轻触该页面任何位置,自动呈现下一操作页面。
2、轻触“当前用户”以操作员身份输入密码,然后轻触“变频器启动”风机开始正常运转。调节风机送风量(风速)大小可轻触“▲”或“▼”改变变频器频率大小实现。
3、停止运转时轻触“变频器停止”,关闭照明灯。

负压称量罩操作注意事项
1、负压称量罩紧急停止按钮,平时不能按动,只有当发生紧急情况时,才可使用。当按下紧急停止按钮时,只是风机动力电源停止,照明等相关的设备仍然保持通电状态。
2、操作人员在称量时应始终处于负压称量罩下方(称量罩大小不同,酌情处理)。

3、操作人员在整个称量过程中必须按规定佩戴好工作服,戴好手套,口罩和其他相关的防护用具。
4、使用负压称量罩时应提前10分钟开机运行。
5、使用触摸液晶屏时,动作要轻柔,防止触摸液晶屏损坏。

6、禁止用水冲洗,禁止在回风口位置放置物品。

负压称量室压差表注:可根据客户要求制作非标产品。
可选配件: 1、风速传感器;2、压差传感器;3、变频器;4、触摸屏;5、PLC控制;6、高分子均流膜。
